Kverneland Enduro F / Enduro Pro F
Enduro F - Активная культивация: перемешивание, выравнивание и уплотнение за один проход.
Мощная и эффективная работа - вот что предлагает складной Enduro /Enduro Pro. Машина может работать на высоких скоростях, сохраняя при этом постоянную глубину обработки.
Преимущества
Система ровного среза (FCS) Идеальное перемешивание и выравнивание Требуется низкое тяговое усилие Широкий выбор катков Минимальное техобслуживание и защита от камнейОписание
Складной Enduro/Enduro Pro с хорошо организованным расположением стоек в 3 ряда обеспечивает перемешивание и интенсивную обработку почвы даже при длинных стерневых остатках. Расстояние между лапами составляет 275 мм на складных версиях; положение лап было оптимизировано для обеспечения плавного потока и оптимального перемешивания почвы.
На модели Enduro Pro максимальная глубина обработки составляет 35 см. На модели Enduro максимальная рабочая глубина составляет 30 см. Новые крылья на болтах, также доступные как для быстросьемных долот Knock-on, полностью перекрывают всю ширину захвата, даже если машина настроена на неглубокую работу. Высокий межрядный просвет 750 мм и высокий просвет под балкой 870 мм обеспечивают беспрепятственную работу. Складной Enduro/Enduro Pro легко переводится из рабочего в транспортное положение , транспортная ширина менее 3,00 м.
Следующее оборудование относится к Triflex 700 и Share Bolt Tines:
- Реверсивное долото 65
- Долото 80
- Долото Knock-On 150
- Долото Knock-On 250
- Долото Knock-On 320
- Долото +Крылья 320
- Долото (твердосплавное острие 70)
- Крылья из твердого сплава 320
Характеристики

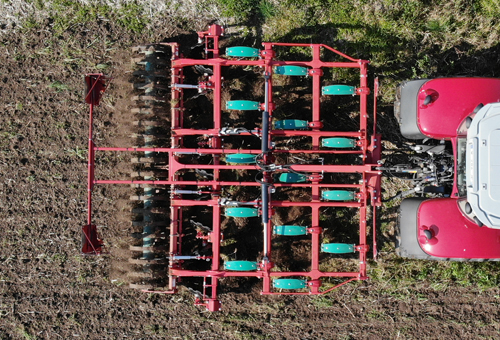

Рама является результатом длительного исследования, проведенного с помощью FEM (метод конечных элементов) расчетов для оптимизации стали по ширине захвата и создания прочной конструкции, подходящей для тракторов мощностью до 350 л.с..
Весь модельный ряд Enduro/Enduro Pro был разработан для агрегатирования с самыми тяжелыми катками в линейке. Все наиболее агрессивные сценарии (глубокая работа при поворотах, повороты на разворотной полосе, транспортные испытания, ...) были рассмотрены, чтобы сделать различные рамы максимально прочными и, таким образом, гарантировать проверенное качество Kverneland.

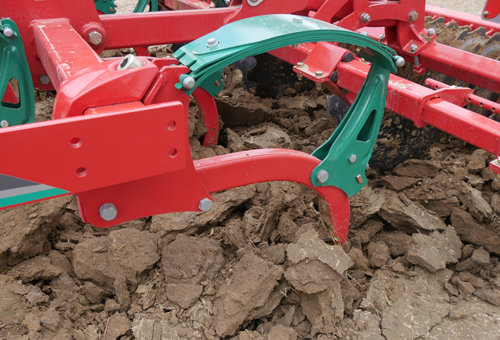

Для каменистой местности и глубокого проникновения — стойки Triflex 700 и стойки с защитой с помощью срезного болта
В стойке Triflex с системой Auto-Reset используется хорошо известная система листовых рессор Kverneland для обеспечения высокого точечного давления 700 кг и плавной кривой высвобождения в случае столкновения стойки с препятствием. Доступны также стойки с защитой срезным болтом. Полые стойки, прошедшие специальную термообработку, имеют узкую конструкцию с двумя рабочими зонами, которые уменьшают тяговое усилие, одновременно обеспечивая идеальное проникновение даже в сильно уплотненную почву. Это идеальный выбор для глубокого рыхления и работы на тяжелых почвах с большим количеством камней.
К стойкам Triflex 700, как и к стойкам с защитой срезным болтом, можно прикрепить разные лапы, которые подходят для разных глубин обработки и задач. Доступны лапы семи вариантов конструкции с системой Knock-on®. Это самый простой способ замены деталей культиватора, который нужен при настройке машины для выполнения следующего задания или при замене изношенных деталей.
- Сила срабатывания 700 кг, высота высвобождения 27 см.
- Проверенная система защиты от перегрузки
- Интенсивное перемешивание и дробление
- Постоянная глубина среза
- Полный ассортимент рабочих органов: для глубокой и поверхностной обработки
- Система Knock-on® для быстрой замены рабочих органов
- Износостойкие детали из с карбида вольфрамовой неплавкой
Оставляя ровную поверхность
Чтобы создать ровную поверхность для качественного семенного ложа, Kverneland предлагает различные варианты выравнивающих устройств для моделей Enduro и Enduro Pro. Выравнивающее устройство соединяется напрямую с катком. Если изменится рабочая глубина катка, выравнивающее устройство останется на том же оптимальном положении для выравнивания благодаря параллелограмму на модели Enduro Pro.
Выравнивающие стойки — это очень простой и экономный способ работы на местности с обычным содержанием соломы и типом почвы от легкой до средней. При большом количестве пожнивных остатков и на глинистой почве больше подходят выравнивающие диски.
Обе версии защищены от перегрузки пружиной или эластичным резиновым амортизатором и устанавливаются с помощью параллелограмма (в версии Enduro Pro), чтобы избежать повреждений на каменистой местности или в других сложных условиях. Рабочий угол выравнивающих стоек или дисков можно отрегулировать для увеличения или уменьшения резкости положения. Центральная регулировка выравнивания всего выравнивающего устройства легко осуществляется с помощью рукояток.
Для обеспечения транспортной ширины навесных версий с рабочей шириной 3,00 м и 3,50 м, внешние стойки или диски можно сложить гидравлически или механически.
Трехрядная пальчиковая борона, устанавливаемая сзади (Enduro Pro), обеспечивает выравнивание почвы и предотвращает развитие сорняков, выдергивая их из почвы, после чего их корни высыхают под солнцем. Это особенно эффективно в борьбе с корнеотпрысковыми и другими сорняками, которые могут начать расти снова, если их придавить катком-уплотнителем сразу после обработки почвы. Рабочая глубина машины контролируется с помощью копирующих колес. Трехрядную пальчиковую борону можно отрегулировать, настроив угол и давление в гидросистеме с помощью параллелограмма в соответствии с определенными условиями.
Каток культиватора — это простой инструмент, выполняющий различные задачи:
- Уплотнение структуры почвы для формирования поверхности, не поддающейся атмосферным воздействиям
- Резка и дробление крупных глыб
- Завершение выравнивания и помощь в сохранении ценной влаги
- Помощь в контроле глубины
Выбор подходящего катка зависит от типа почвы, почвенных условий, севооборота и грузоподъемности трактора.
Каток Actipack ø560 мм — 205 кг/м
- Каток Actipack демонстрирует превосходное качество работы на средних и тяжелых почвах во влажных, каменистых или липких условиях благодаря отдельным чистикам и ножам.
- Режущие диски дробят большие комки почвы, а регулируемые ножи измельчают их остатки, благодаря чему достигается оптимальное измельчение комков почвы и подготавливается качественное семенное ложе.
Каток Actiring ø540мм- 160 кг/м
- Каток Actiring — это более легкая версия Actipack, у которого такая же конструкция рамы и система ножей.
- Диски заменены на кольца с V-образным профилем, благодаря чему сэкономлено 60 кг/м, что очень важно для уменьшения требуемой подъемной силы навесного оборудования.
- Actiring не рекомендуется применять на каменистой местности.
Каток Actiflex ø580мм - 150 кг/м
- Каток Actiflex разработан для интенсивного перемешивания во всех условиях, даже на каменистой местности.
- Кольца изготовлены из рессорной стали и обладают высоким сопротивлением нагрузкам при высокой скорости.
- Кольца Actiflex отделены салазками для предотвращения скопления материала внутри катка.
- Этот каток идеально подходит для формирования качественного семенного ложа и улучшения повторного роста сорняков после сбора урожая.

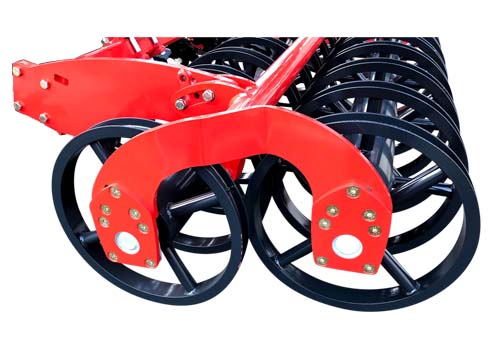

Каток Actipress Twin ø560мм - 220кг/м (не применяется на складных моделях)
- U-образный профиль обеспечивает высокую несущую/прикатывающую способность на легких почвах.
- Дробление комков почвы также в тяжелых условиях.
- Возможность формирования разных профилей почвы путем поддержания углов качания рамы (ровный или рифленый).
- Эффект самоочистки благодаря двойному U-образному кольцу.
- Высокая устойчивость благодаря качающейся раме.
- Сильное и равномерное уплотнение.
- Пригоден для работы на каменистой местности.
- Вес на метр при полной наполненности почвой: 250 кг/м.
Каток Actipress ø560мм - 90 кг/м
- Одиночный ротор с U-образным профилем для высокой несущей способности / прикатывания на легких почвах
- Также для каменистых условий благодаря широкому шагу
- 3 модели для более равномерной или шероховатой поверхности: с ножами/ с твердосплавными ножами/ без ножей
- Более компактная конструкция и уменьшенный вес, особенно подходит для трехточечных навесных орудий.
- Разрушение комьев также в тяжелых условиях
- Вес на метр при полной наполненности почвой : 188 кг/м
Прутковый каток ø550мм - 90 кг/м
- 10 планок для оптимальной грузоподъемности и работы во влажных условиях.
- Эффективное дробление комков почвы
Двойной прутковый каток ø400мм (трубчатый/плоский) - 160 кг/м
- Идеальное дробление и выравнивание
- Точный контроль глубины
- Высокая несущая способность

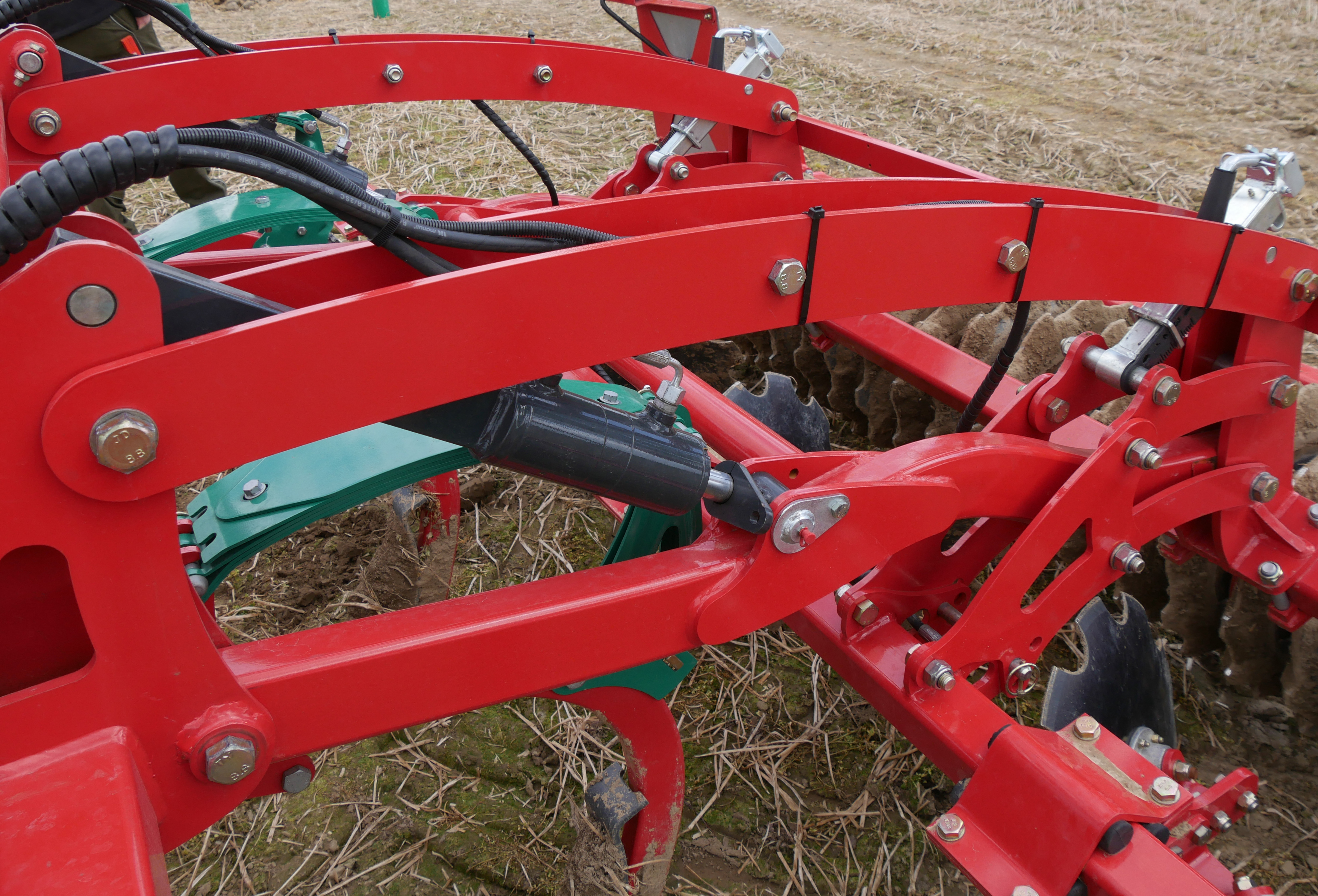

Удобство в использовании — простая регулировка
Kverneland всегда уделяет основное внимание обеспечению безопасности в эксплуатации и удобства для пользователя. Любая настройка выполняется без необходимости использования каких-либо инструментов, что экономит много ценного времени!
Культиваторы Enduro and Enduro Pro регулируются очень легко. При настройке рабочей глубины стоек конструкция параллелограмма позволяет поддерживать нужную глубину выравнивающих дисков без регулировки в большинстве условий.
Также почти не требуется какое-либо техобслуживание, кроме замены изнашиваемых деталей.
Культиватор Enduro можно легко присоединить/отсоединить от трактора с помощью простого сцепного устройства. Также более удобной работе способствует гидравлическая регулировка глубины.
Задняя трехпальцевая борона (Enduro Pro и Turbo) обеспечивает выравнивание и контролирует развитие сорняков, вытягивая их из земли, чтобы корни высохли на солнце.
Это особенно интересно для корнеотпрысковых и других сорняков, которые могут начать расти снова, если их прикатать катком сразу после обработки. Регулировочные колеса контролируют рабочую глубину машины.
Тройная пальцевая борона регулируется углом установки и гидравлическим давлением через параллелограмм в зависимости от условий.
Технические характеристики
Технические характеристики
Скачать брошюруМодель | Enduro 4000F | Enduro Pro 4000F | Enduro 4500F | Enduro Pro 4500F | Enduro 5000F | Enduro Pro 5000F | |
---|---|---|---|---|---|---|---|
Рама | навесная складываемая | навесная складываемая | навесная складываемая | навесная складываемая | навесная складываемая | навесная складываемая | |
Ширина рулона (м) | 4.00 | 4.00 | 4.50 | 4.50 | 5.00 | 5.00 | |
Рабочая ширина (м) | 3.85 | 3.85 | 4.40 | 4.40 | 4.90 | 4.90 | |
Транспортная ширина (м) | 2,85 (2 части гидравлического складывания) | 2,85 (2 части гидравлического складывания) | 2,85 (2 части гидравлического складывания) | 2.85 (2 части гидравлического складывания) | 2,85 (2 части гидравлического складывания) | 2.85 (2 части гидравлического складывания) | |
Тип лапы | Лапа Triflex 700 с автосбросом рессоры или лапа с защитой срезного болта | Лапа Triflex 700 с пружиной с автосбросом или лапа с защитой от срезного болта | Лапа Triflex 700 с листовой пружиной с автосбросом или лапа с защитой от срезного болта | Лапа Triflex 700 с листовой пружиной с автосбросом или лапа с защитой от срезного болта | Лапа Triflex 700 с листовой пружиной с автосбросом или лапа с защитой от срезного болта | Лапа Triflex 700 с пружиной с автосбросом или лапа с защитой от срезного болта | |
Рабочая глубина (см) | 5 - 30 | 5 - 35 | 5 - 30 | 5 - 35 | 5 - 30 | 5 - 35 | |
Количество рядов зубьев | 3 | 3 | 3 | 3 | 3 | 3 | |
Количество зубьев | 14 | 14 | 16 | 16 | 18 | 18 | |
Расстояние между зубьями (мм) | 275 | 275 | 275 | 275 | 270 | 270 | |
Расстояние между рядами (мм) | 750 | 750 | 750 | 750 | 750 | 750 | |
Звенья | CAT. III | CAT. III | CAT. III | CAT. III | CAT. III | CAT. III | |
Зазор под балкой (мм) | 870 | 870 | 870 | 870 | 870 | 870 | |
Выравнивающее устройство | Выравнивающие зубья или выравнивающие диски | Выравнивающие зубья или выравнивающие диски | Выравнивающие зубья или выравнивающие диски | Выравнивающие зубья или выравнивающие диски | Выравнивающие зубья или выравнивающие диски | Выравнивающие зубья или выравнивающие диски | |
Тройная пальцевая борона2) | - | Опция | - | Опция | - | Опция | |
Пальцевая борона (450x12 мм)4) | Опция | Опция | Опция | Опция | Опция | Опция | |
Предложение катков | Каток с сепаратором (ø 550 мм), двойной каток сепаратором (ø 400 мм), Actiring (ø 540 мм), Actiflex (ø 580 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток сепаратором (ø 400 мм), Actiring (ø 540 мм), Actiflex (ø 580 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток сепаратором (ø 400 мм), Actiring (ø 540 мм), Actiflex (ø 580 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток сепаратором (ø 400 мм), Actiring (ø 540 мм), Actiflex (ø 580 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток сепаратором (ø 400 мм), Actiring (ø 540 мм), Actiflex (ø 580 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток сепаратором (ø 400 мм), Actiring (ø 540 мм), Actiflex (ø 580 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм) | |
Манометрическое колесо | 2 x 10.0/80-12 (механическое) | 2 x 10.0/80-12 (механический) | 2 x 10.0/80-12 (механический) | 2 x 10.0/80-12 (механический) | 2 x 10.0/80-12 (механический) | 2 x 10.0/80-12 (механический) | |
Регулировка глубина катка) | гидравлическая с помощью проставок | гидравлический On-GO | гидравлический с проставками | гидравлический On-GO | гидравлический с проставками | гидравлический On-GO | |
мин. л.с. | 130 | 130 | 150 | 150 | 170 | 170 | |
Максимальная мощность | 300 | 300 | 325 | 325 | 350 | 350 | |
Общий вес с Triflex 700 и сепараторным роликом (кг)1) | 2840 | 3180 | 2990 | 3330 | 3150 | 3480 | |
Общий вес с Triflex 700, выравнивающим диском и роликом Actiflex (кг)1) | 3100 | 3440 | 3295 | 3635 | 3500 | 3830 | |
Общий вес с выравнивающим диском и роликом Actipack (кг)1) | 3360 | 3700 | 3580 | 3920 | 3770 | 4140 |
1) Вес приведен в качестве примера
2) Тройная пальцевая борона (Ø 16 мм; длина 750 мм) с механическим контролем глубины колесами 2 x 6.00x9 на жестких моделях и 2 x 10.0/80-12 на складных моделях - без заднего катка
