u-drill 6001
Сеялка | Интегрированная посевная комбинация

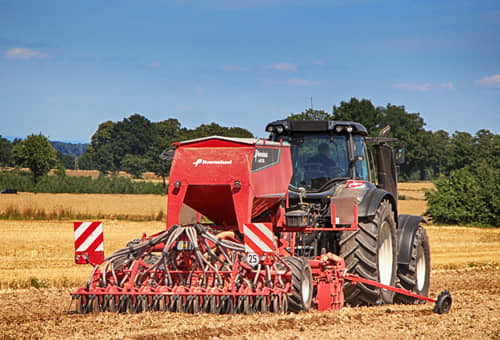

Kverneland u-drill - универсальная комбинированная сеялка
Прицепная универсальная сеялка выполняет подготовку посевного ложа, выравнивание, уплотнение и посев за один проход.
Преимущества
- Работа на высокой сокрости (10-18 км/ч)
- Идеальная укладка семян
- Модульная конструкция рамы для гибкой регулировки
- Полностью совместима с ISOBUS
- Простота в управлении и обслуживании
Описание
U-drill 6001 - это прицепная сеялка с шириной захвата 6,0 м, предназначенная для подготовки почвы, выравнивания, уплотнения и посева за один проход. Основное внимание в конструкции уделяется высокой скорости работы (10-18 км/ч), обеспечивая при этом идеальную укладку семян.
С сошником Kverneland CD возможны две различные ширины междурядий: 12,5 см и 16,7 см. Бункер емкостью 4 350 л легко заполняется с помощью биг-бэгов, фронтального погрузчика, телескопического погрузчика или загрузочного шнека.Сеялка u-drill чрезвычайно удобна в эксплуатации: полностью совместимая с ISOBUS, водитель имеет полный контроль над всеми данными. Сеялка u-drill готова к работе с GEOCONTROL для контроля нормы внесения и перекрытия половины ширины. Всего один клапан двойного действия обеспечивает полностью автоматическое контролируемое управление напором и землей.
Характеристики
Шаг 1: Выравнивание почвы

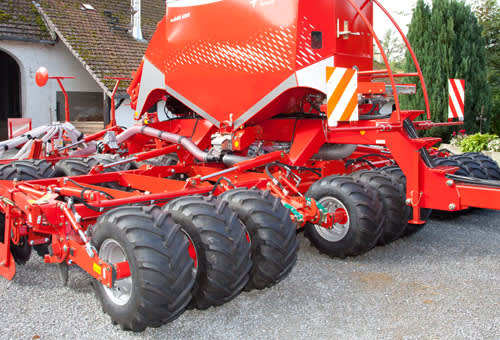

Для наилучшего выполнения операции подготовки семенного ложа используются колеса фронтального пакера, которые измельчают крупные комки земли и, таким образом, позволяют добиваться оптимального контроля глубины работы последующих рабочих органов. Диаметр колес фронтального пакера составляет 800 мм и могут быть гидравлически подняты простым нажатием на кнопку, когда в этом возникает необходимость.
Шаг 2: Подготовка посевного ложа
Секция дисковой бороны состоит из двух рядов конических дисков с агрессивным углом наклона. Диски имеют толщину 5 мм и закалены для длительного срока службы. Благодаря их конической форме угол атаки остается постоянным. Высокая скорость вращения обеспечивает отличное качество перемешивания по всей ширине захвата. С этой дисковой бороной междурядье может составлять 12,5 или 16,7 см.
Дисковая секция MD состоит из двух рядов прямолинейных волнистых дисков. Диск MD специально разработан для обеспечения вертикального проникновения в почву и создания обработанных полос шириной 3-5см. Вращающееся лезвие диска, отлично проникает в почву и прорезает стерневые остатки даже в самых сложных условиях. Посевное ложе создается только в полосах шириной 3-5 см, в которые семена укладываются сошником CD.
Дисковая секция MD доступна только для машин с междурядьем 16,7 см, а на u-drill plus возможна только в сочетании с внесением удобрений в рядок.
Шаг 3: сначала уплотнить, а затем посеять
Для достижения идеального контроля глубины сошников, оптимального контакта семян с почвой и инициирования отличного капиллярного эффекта, взрыхленная почва снова уплотняется с помощью колес заднего пакера. Большой диаметр колес в 900 мм значительно уменьшает тяговое усилие, требуемое машиной и, таким образом, обеспечивает стабильно хороший результат работы.
Шаг 4: Заделать и прикатать на заданную глубину
Изящная форма сошников с их слегка смещенными стальными дисками обеспечивают легкое проникновение в почву. Как следствие, на этом этапе требуется незначительное давление, и перемещается лишь небольшой объем почвы.
Таким образом, давление сошника в 100 кг может быть, в основном, использовано для осуществления прикатывания с помощью интегрированных уплотняющих катков. Результат: равномерная глубина высева даже при высоких рабочих скоростях! Глубина заделки семян и давление сошников могут централизованно контролироваться нажатием кнопки из кабины трактора - это дополнительно экономит время.
Гарантированный контроль глубины и прикатывание семян формируют в почве капиллярную систему, которая обеспечивает идеальное снабжение водой и отличную всхожесть.
Шаг 5: Закрытие влаги

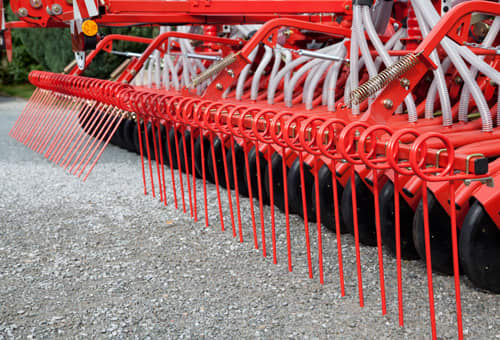

Выравнивание почвы завершает процесс высева. S-образные или пальчиковые загортачи обеспечивают оптимальное закрывание семян. Интенсивность выполнения работ устанавливается с помощью бесступенчатой регулировки давления и осуществляется под тремя различными углами. Чтобы не допускать повреждений загортача при движении задним ходом, она оборудована эффективной системой защиты.
Сеялка u-drill поставляется с полностью автоматизированной системой управления на поворотной полосе. Это экономит много времени и упрощает работу водителя. Используя всего одну кнопку, водитель может инициировать процесс последовательного разворота: поднятие-опускание дисковой секции и сошникового бруса.
При начале разворота высевающее устройство автоматически останавливается, чтобы избежать пересева. Семяпроводы остаются пустыми на протяжении всего разворота, - это позволяет экономить до 5% семян.
Водитель может сосредоточиться на управлении машиной. Отсутствие зон перекрытия или незасеянных зон. Благодаря системе управления разворотом работа может быть выполнена более быстро, точно и эффективно.
- ELDOS имеет электрический привод e-bas и e-com, версия e-com полностью совместима с ISOBUS, e-bas работает как автономная система управления.
- GEOCONTROL (опция) по сигналу GPS позволяет избежать пересева.
- В комплект поставки входят пять стандартных роторов: для мелких и крупных семян или удобрений.
- Замена роторов производится быстро и легко, без использования инструментов.
- Возможны нормы внесения от 1 до 400 кг/га (в зависимости от рабочей скорости и ширины захвата).
- Дозирующее устройство легко доступно.
Калибровка
- Очень простой процесс калибровки благодаря отдельной направляющей для посевного материала.
- Кнопка дистанционного управления позволяет водителю управлять процессом калибровки на дозаторе.
- Не нужно регулировать передачу. Водитель просто вводит нужные значения в терминал, нажимает одну кнопку для запуска на дозаторе и все.
- Калибровка выполняется автоматически.
- Калибровочная заслонка со встроенным затвором предотвращает попадание семян в семяпровод.
Технические характеристики
Технические характеристики
Скачать брошюру| Модель | u-drill 6001 F | |
|---|---|---|
| Рама | складывается | |
| Рабочая/транспортная ширина (м) | 6.0 / 3.0 | |
| Количество дозирующих устройств | 2 | |
| Вместимость бункера (I) u-drill / u-drill plus | 4,350 | |
| Необходимый объем масла | > 90 л/мин | |
| Гидравлический клапан одностороннего действия + возврат нулевого давления для привода вентилятора | Стандарт | |
| 1 x гидравлический клапан двойного действия для управления машиной | Стандарт | |
| Потребляемая мощность 12 В > 70 A | Стандарт | |
| Количество двухдисковых сошников CD (16,7/12,5 см) | (36/48) | |
| Давление на сошник до 100 кг | Стандарт | |
| Электрогидравлическая регулировка глубины заделки семян через терминал ISOBUS | Стандарт | |
| Прижимные колеса (Ø 380 x 50 мм) | Стандарт | |
| Расстояние между рядами | 12,5 см или 16,7 см | |
| Электронная регулировка количества посевного материала с помощью радара | Стандарт | |
| Датчики уровня заполнения в семенном бункере (нет) | Стандарт(2) | |
| Датчик скорости вращения вентилятора | Стандарт | |
| Контроль дозирующего устройства | Стандарт | |
| Электронное отключение на половину ширины | Стандарт | |
| Фронтальный пакер со средним креплением (Ø 800 мм) | Опция | |
| Полный фронтальный пакер (Ø 800 мм) | Опция | |
| Электрогидравлическая регулировка глубины дисковой бороны через терминал ISOBUS | Стандарт | |
| Диск MD (Ø 430 мм) Расстояние между семенами 16,7 см | Опция | |
| Почвоуплотнитель со смещенными шинами (Ø 900 мм) | Стандарт | |
| Платформа для технического обслуживания, фары для транспортировки по дорогам | Стандарт | |
| Гидравлический привод вентилятора | Стандарт | |
| Подвеска нижних тяг CAT. III N (825 мм) | Опция | |
| Подвеска нижних тяг CAT. III (965 мм) | Стандарт | |
| Подвеска нижних тяг CAT. IV (965 мм) | Опция | |
| Гидравлическая плита для комков | Опция | |
| S-образная посевная борона 10 мм | Стандарт | |
| Пальцевая борона 12 мм | Опция | |
| Калибровочный комплект | Стандарт | |
| Заправочный шнек | Опция | |
| Гидравлический складной маркер с дисками с насечками | Опция | |
| Следорыхлетели колеи (2стойки на колею) | Опция | |
| Пневматические тормоза | Опция | |
| Гидравлические тормоза | Опция | |
| Удлиненное дышло для тракторов со сдвоенными шинами до 4,5 м | Опция | |
| Довсходовый маркер (маркировка по центру) | Опция | |
| Борона с подачей почвы | Опция | |
| Светодиодные рабочие фары | Опция | |
| IM Tellus PRO /Tellus GO+ для тракторов, не поддерживающих систему ISOBUS | Опция | |
| IM Tellus PRO / Tellus GO+ для тракторов с поддержкой ISOBUS | Опция | |
| Система взвешивания объема бункера с отдельным монитором | Опция | |
| Датчики расхода семян | Опция | |
| Управление разворотной полосой | Стандарт | |
| Вес (кг) (с фронтальным упаковщиком + гусеничные уничтожители) | 8,120 | |
| Минимальная потребляемая мощность (л.с.) | 190 |
Технические характеристики
Технические характеристики
Скачать брошюруРабочая ширина, м |
Емкость бункера, л |
|
u-drill жесткая рама |
3.0 |
3000 |
u-drill жесткая рама |
4.0 |
3000 |
u-drill складываемая |
6.0 |
4350 |
