u-drill 3001, u-drill 4001
Kverneland u-drill - универсальная комбинированая сеялка
Прицепные универсальные сеялки выполняют подготовку посевного ложа, выравнивание, уплотнение и посев за один проход.
Преимущества
Работа на высокой сокрости (10-18 км/ч) Идеальная укладка семян Модульная конструкция рамы для гибкой регулировки Полностью совместима с ISOBUS Простота в управлении и обслуживанииОписание

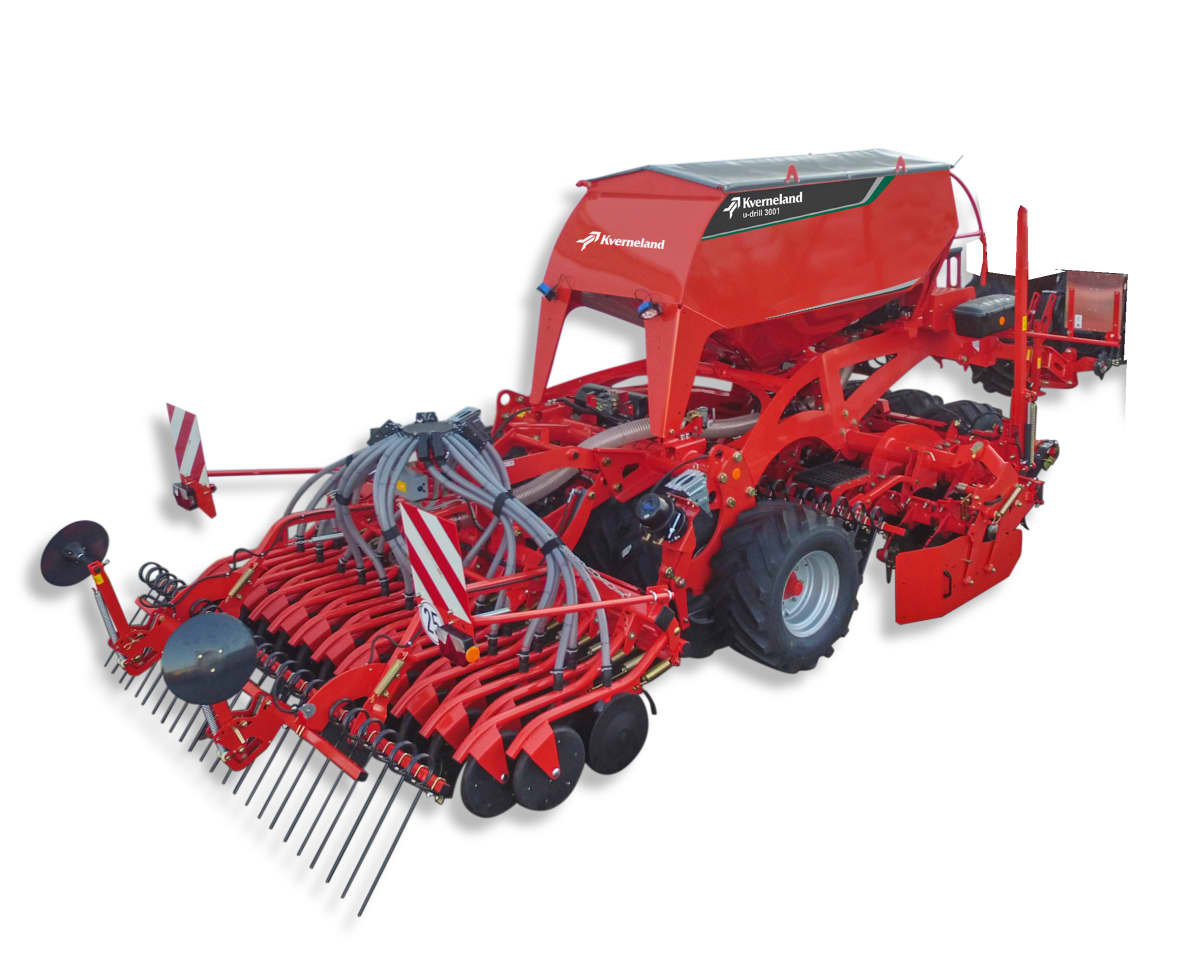

Модели Kverneland u-drill с жесткой рамой доступны с шириной захвата 3,0 м и 4,0 м. Прицепная комбинация сеялок выполняет подготовку посевного ложа, выравнивание, уплотнение и посев за один проход. Особое внимание в конструкции уделяется высокоскоростному движению (10-18 км/ч), обеспечивая при этом идеальную укладку семян.
С сошником Kverneland CD возможны два различных варианта ширины междурядий: 12,5 см и 16,7 см. Бункер емкостью 3 000 литров легко заполняется биг-бэгами, фронтальным погрузчиком или телескопическим погрузчиком.
Сеялка u-drill чрезвычайно удобна в эксплуатации: Полностью совместима с ISOBUS, водитель имеет полный контроль над всеми данным . Сеялка u-drill готова к работе с системой GEOCONTROL для контроля нормы внесения удобрений.
Характеристики
Шаг 1: Выравнивание почвы
Для наилучшего выполнения операции подготовки семенного ложа используются колеса фронтального пакера, которые измельчают крупные комки земли и, таким образом, позволяют добиваться оптимального контроля глубины работы последующих рабочих органов. Диаметр колес фронтального пакера составляет 800 мм и могут быть гидравлически подняты простым нажатием на кнопку, когда в этом возникает необходимость.
Шаг 2: Подготовка посевного ложа

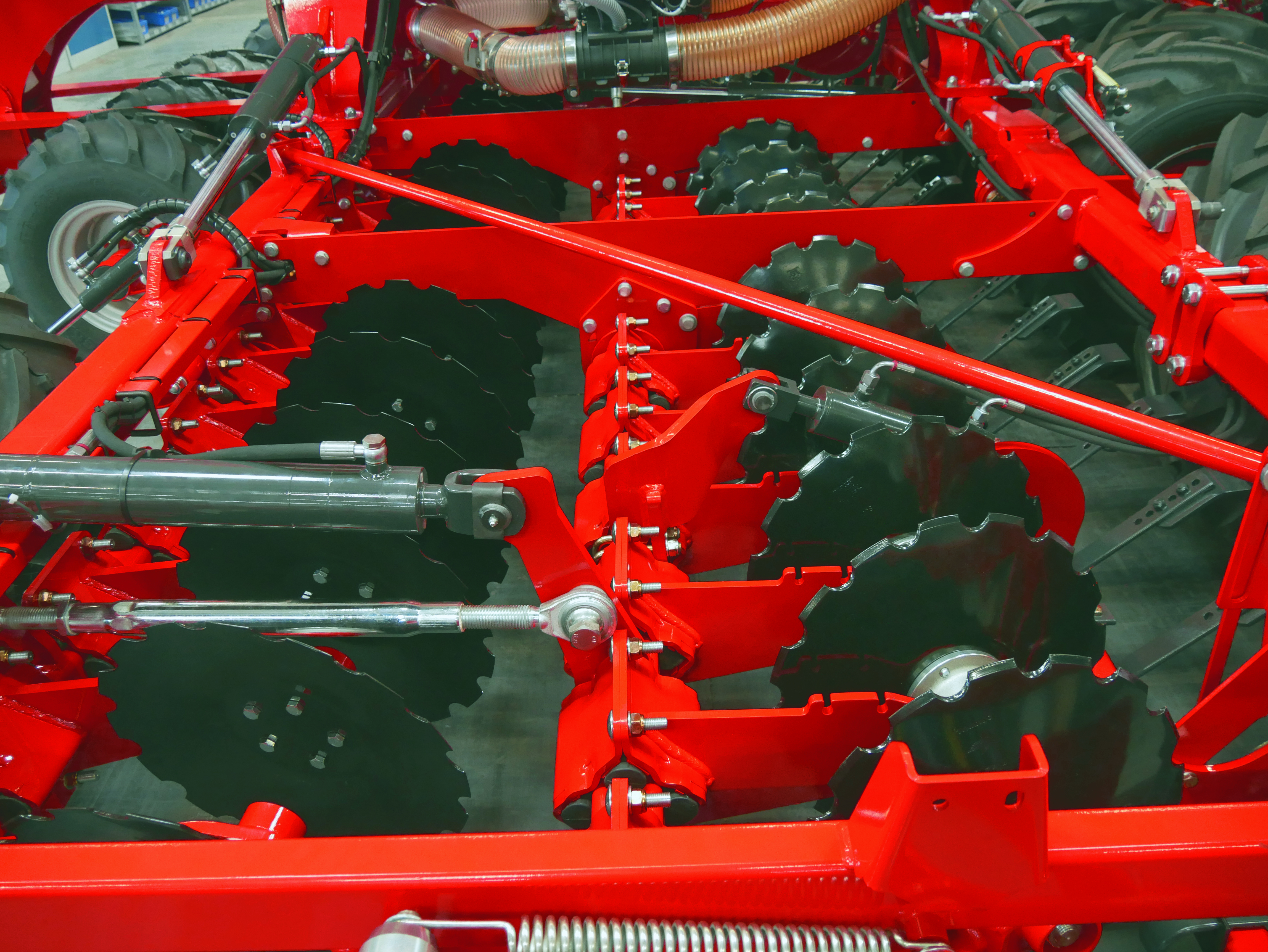

Секция дисковой бороны состоит из двух рядов конических дисков с агрессивным углом наклона. Диски имеют толщину 5 мм и закалены для длительного срока службы. Благодаря их конической форме угол атаки остается постоянным. Высокая скорость вращения обеспечивает отличное качество перемешивания по всей ширине захвата. С этой дисковой бороной междурядье может составлять 12,5 или 16,7 см.
Дисковая секция MD состоит из двух рядов прямолинейных волнистых дисков. Диск MD специально разработан для обеспечения вертикального проникновения в почву и создания обработанных полос шириной 3-5см. Вращающееся лезвие диска, отлично проникает в почву и прорезает стерневые остатки даже в самых сложных условиях. Посевное ложе создается только в полосах шириной 3-5 см, в которые семена укладываются сошником CD.
Дисковая секция MD доступна только для машин с междурядьем 16,7 см, а на u-drill plus возможна только в сочетании с внесением удобрений в рядок.
Шаг 3: сначала уплотнить, а затем посеять
Для достижения идеального контроля глубины сошников, оптимального контакта семян с почвой и инициирования отличного капиллярного эффекта, взрыхленная почва снова уплотняется с помощью колес заднего пакера. Большой диаметр колес в 900 мм значительно уменьшает тяговое усилие, требуемое машиной и, таким образом, обеспечивает стабильно хороший результат работы.
Шаг 4: Заделать и прикатать на заданную глубину
Изящная форма сошников с их слегка смещенными стальными дисками обеспечивают легкое проникновение в почву. Как следствие, на этом этапе требуется незначительное давление, и перемещается лишь небольшой объем почвы.
Таким образом, давление сошника в 100 кг может быть, в основном, использовано для осуществления прикатывания с помощью интегрированных уплотняющих катков. Результат: равномерная глубина высева даже при высоких рабочих скоростях! Глубина заделки семян и давление сошников могут централизованно контролироваться нажатием кнопки из кабины трактора - это дополнительно экономит время.
Гарантированный контроль глубины и прикатывание семян формируют в почве капиллярную систему, которая обеспечивает идеальное снабжение водой и отличную всхожесть.
Шаг 5: Закрытие влаги
Выравнивание почвы завершает процесс высева. S-образные или пальчиковые загортачи обеспечивают оптимальное закрывание семян. Интенсивность выполнения работ устанавливается с помощью бесступенчатой регулировки давления и осуществляется под тремя различными углами. Чтобы не допускать повреждений загортача при движении задним ходом, она оборудована эффективной системой защиты.
Сеялка u-drill поставляется с полностью автоматизированной системой управления на поворотной полосе. Это экономит много времени и упрощает работу водителя. Используя всего одну кнопку, водитель может инициировать процесс последовательного разворота: поднятие-опускание дисковой секции и сошникового бруса.
При начале разворота высевающее устройство автоматически останавливается, чтобы избежать пересева. Семяпроводы остаются пустыми на протяжении всего разворота, - это позволяет экономить до 5% семян.
Водитель может сосредоточиться на управлении машиной. Отсутствие зон перекрытия или незасеянных зон. Благодаря системе управления разворотом работа может быть выполнена более быстро, точно и эффективно.
- ELDOS имеет электрический привод e-bas и e-com, версия e-com полностью совместима с ISOBUS, e-bas работает как автономная система управления.
- GEOCONTROL (опция) по сигналу GPS позволяет избежать пересева.
- В комплект поставки входят пять стандартных роторов: для мелких и крупных семян или удобрений.
- Замена роторов производится быстро и легко, без использования инструментов.
- Возможны нормы внесения от 1 до 400 кг/га (в зависимости от рабочей скорости и ширины захвата).
- Дозирующее устройство легко доступно.
Калибровка
- Очень простой процесс калибровки благодаря отдельной направляющей для посевного материала.
- Кнопка дистанционного управления позволяет водителю управлять процессом калибровки на дозаторе.
- Не нужно регулировать передачу. Водитель просто вводит нужные значения в терминал, нажимает одну кнопку для запуска на дозаторе и все.
- Калибровка выполняется автоматически.
- Калибровочная заслонка со встроенным затвором предотвращает попадание семян в семяпровод.
Технические характеристики
Технические характеристики
Скачать брошюру| Модель | u-drill 3001 | u-drill 4001 | |
|---|---|---|---|
| Рама | жёсткая | жёсткая | |
| Рабочая / транспортная ширина (м) | 3.0 | 4.0 | |
| Количество дозирующих устройств | 1 | 1 | |
| Вместимость бункера (I) | 3000 | 3000 | |
| Необходимый объем потока масла | > 90л/мин | > 90л/мин | |
| Гидравлический клапан одностороннего действия + возврат нулевого давления для привода вентилятора | Стандарт | Стандарт | |
| 1 x гидравлический клапан двойного действия для управления машиной | Стандарт | Стандарт | |
| Потребляемая мощность 12 В > 70 A | Стандарт | Стандарт | |
| Количество двухдисковых сошников для CD (16,7/12,5 см) | (18/24) | (24/32) | |
| Давление на сошник до 100 кг | Стандарт | Стандарт | |
| Электрогидравлическая регулировка глубины заделки семян через терминал ISOBUS | Стандарт | Стандарт | |
| Прижимные колеса (Ø 380 x 50 мм) | Стандарт | Стандарт | |
| Расстояние между рядами | 12.5 см или 16.7 см | 12.5 см или 16.7 см | |
| Шагание сошников (17,5 см) | Стандарт | Стандарт | |
| Электронная регулировка высева с помощью радара | Стандарт | Стандарт | |
| Датчики уровня заполнения в семенном бункере | Стандарт (1) | Стандарт (1) | |
| Датчик скорости вращения вентилятора | Стандарт | Стандарт | |
| Контроль измерительных приборов | Стандарт | Стандарт | |
| Электронное отключение на половину ширины | Опция | Опция | |
| Фронтальный пакер со средним креплением (Ø 800 мм) | Опция | Опция | |
| Полный фронтальный пакер (Ø 800 мм) | - | Опция | |
| Электрогидравлическая регулировка глубины дисковой бороны через терминал ISOBUS | Стандарт | Стандарт | |
| Дисковая борона (Ø 460 мм) | Стандарт | Стандарт | |
| Диск MD (Ø 430 мм) Расстояние между рядами 16,7 см | Опция | Опция | |
| Почвоуплотнитель со смещенными шинами (Ø 900 мм) | Стандарт | Стандарт | |
| Платформа для технического обслуживания, фары для транспортировки по дорогам | Стандарт | Стандарт | |
| Гидравлический привод вентилятора | Стандарт | Стандарт | |
| Поперечный вал нижней тяги CAT. III N (825 мм) | Стандарт | Стандарт | |
| Поперечный вал нижней тяги CAT. III (965 мм) | Опция | Опция | |
| Гидравлическая плита для комков | Опция | Опция | |
| S-образная посевная борона 10 мм | Стандарт | Стандарт | |
| Пальцевая борона 12 мм | Опция | Опция | |
| Комплект для калибровки | Стандарт | Стандарт | |
| Гидравлический складной маркер с дисками с насечками | Опция | Опция | |
| Следорыхлиетель (2 стойки на колесо) | Опция | Опция | |
| Пневматические тормоза | Опция | Опция | |
| Гидравлические тормоза | Опция | Опция | |
| Удлиненное дышло для тракторов со сдвоенными шинами до 4,5 м | Опция | Опция | |
| Довсходовый маркер (маркировка по центру) | Опция | Опция | |
| Прямая штригельная борона | Опция | Опция | |
| Светодиодные рабочие фары | Опция | Опция | |
| IM Tellus PRO /Tellus GO+ для тракторов, не поддерживающих систему ISOBUS | Опция | Опция | |
| IM Tellus PRO / Tellus GO+ для тракторов с поддержкой ISOBUS | Опция | Опция | |
| Система взвешивания объема бункера с отдельным монитором | Опция | Опция | |
| Датчики расхода семян | Опция | Опция | |
| Управление разворотной полосой | Стандарт | Стандарт | |
| Вес (кг) (с фронтальным упаковщиком + гусеничные уничтожители) | 4600 | 5400 | |
| Минимальная потребляемая мощность (л.с.) | 95 | 120 |
Технические характеристики
Технические характеристики
Скачать брошюруРабочая ширина, м |
Емкость бункера, л |
|
u-drill жесткая рама |
3.0 |
3000 |
u-drill жесткая рама |
4.0 |
3000 |
u-drill складываемая |
6.0 |
4350 |
