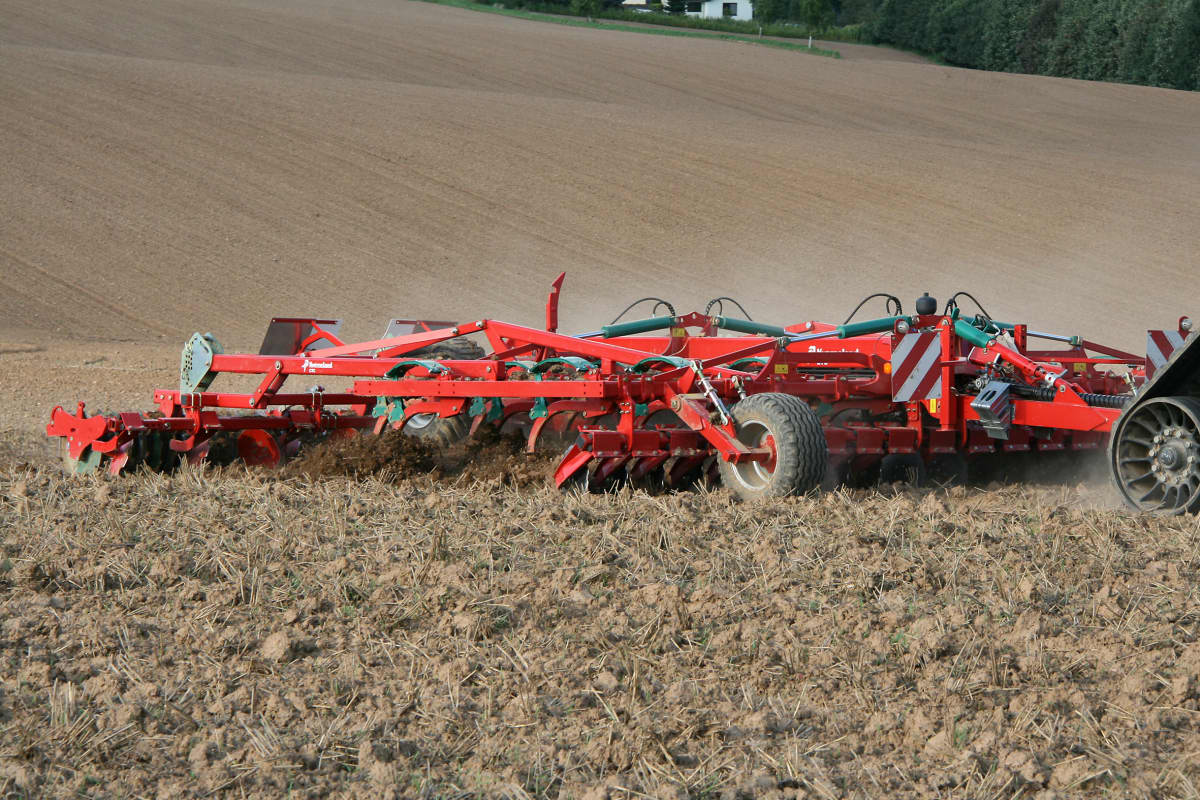

Kverneland CTC
CTC - от глубокой до мелкой культивации
Обработка стерни, особенно в рамках технологиии безотвальной или минимальной обработки почвы, сохраняет структуру и влажность почвы и ограничивает эрозию. Это операция, которая требует большого внимания.
Преимущества
Полное вырезание почвы, идеальное смешивание и выравнивание Требуется низкое тяговое усилие Минимальное техническое обслуживание Универсальный: обработка от мелкой до средней Высокая производительность благодаря высокой скоростиОписание
Kverneland CTC доступен в различных конфигурациях в зависимости от условий использования, а также от мощности:

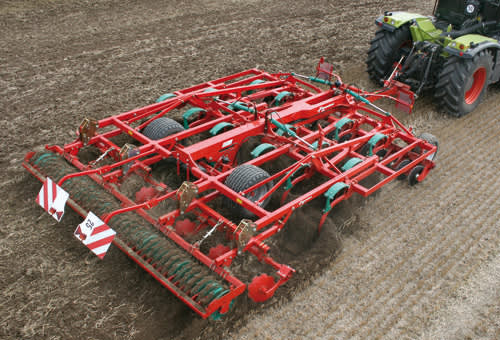

CTC имеет хорошо организованное расположение стоек: 3 ряда с расстоянием между стойками 270 мм или 4 ряда стоек с расстоянием 200 мм. При проектировании особое внимание уделялось производительности при работе с длинными стерневыми остатками, что обеспечивает оптимальное перемешивание и интенсивную обработку почвы.
Расположение стоек было оптимизировано для обеспечения плавного потока почвы по всей ширине захвата, а также вокруг транспортных колес. Максимальная глубина обработки составляет 30 см. Высокий межрядный просвет до 150 см и просвет под балкой 870 мм обеспечивают беспрепятственную работу.
Следующее оборудование относится к стойкам Triflex 700 и Share Bolt Tines:
- Реверсивное долото 65
- Долото Knock-On 80
- Долото Knock-On 150
- Долото Knock-On 250
- Долото Knock-On 320
- Долото + Крылья 320
- Долото (твердосплавное острие 70)
- Крылья из твердого сплава 320
Характеристики
Культиватор CTC может быть оснащен 3 или 4 рядами зубьев
- CTC может быть оснащен 3 рядами стоек с междурядьем 270 или 4 рядами с междурядьем 200мм, что обеспечивает оптимальное смешивание и интенсивную культивацию.
- Максимальная глубина рыхления 30 см.
- Стрельчатые лапы гарантируют, что культиватор работает по всей ширине, даже если настроен на небольшую работу.
- Высокий межрядный клиренс до 150 см и подбалочный клиренс 87 см обеспечивают беспрепятственную работу в любых условиях.
- Внешние крылья предварительно нагружаются гидравлическими аккумуляторами и могут быть отрегулированы в соответствии с различными полевыми условиями.
Triflex 700: высокая устойчивость при глубоких операциях
В стойке Triflex с автосбросом используется хорошо известная система рессор Kverneland, обеспечивающая высокое давление на стойку в 700 кг при работе и плавный изгиб при наезде стойки на препятствие. Стойка Triflex с узкой конструкцией и специальной формой снижает тяговое усилие, обеспечивая идеальное проникновение в наиболее уплотненную почву. Это идеальный выбор для глубокого рыхления и работы на более тяжелых типах почв, усыпанных камнями.
Стойка Triflex 700 может быть оснащена различными сошниками для адаптации к различным глубинам обработки и задачам. Доступно 7 типов оснащения сошниками с запатентованной системой Knock-on®. Это самый простой способ замены деталей на культиваторе, либо для адаптации машины к выполняемой работе, либо для замены изнашиваемых деталей.
Новый 70-миллиметровый Tiger 2 доступен на CTC. Специальная конструкция обеспечивает постепенное и высокое проникновение и требует низкого тягового усилия. Специальная форма твердосплавной пластины противостоит агрессивным каменистым условиям. Все острия также доступны с дефлекторами Knock-on®.
Нажмите здесь для получения более подробной информации о системе Knock-on®.
Для культиватора CTC с 3 рядами компания Kverneland разработала систему передненавесных дисков для срезки и измельчения пожнивных остатков.
Система дисков имеет централизованную гидровлическую регулировку глубины с системой зависимых цилиндров и индивидуальной защитой каждого диска. Эта система нагрузки позволяет диску точно отслеживать контуры почвы.
Глубина работы дисковой секции составляет 5см, необходимое тяговое усилие мало.

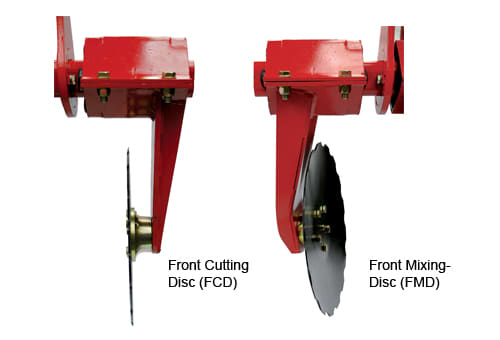

Передние перемешивающие диски (FMD)
Система смешивающих дисков (FMD) - это опция, которая позволяет избежать эффекта 'закипания' передней части культиватора. Система FMD состоит из зубчатых полых дисков, которые идеально подходят для работы с большим количеством пожнивных остатков. Система FMD предварительно перемешивает остатки для лучше инкорпорации. Регулировка давления осуществляется гидравлически из кабины трактора.
Передние режущие диски (FCD)
Система FCD имеет батарею прямых зубчатых дисков, расположенных перед первым рядом стоек. Система FCD срезает стерню кукурузы до начала работы первого ряда стоек, это делается для улучшенного потока почвы через машину и предотвращения от забивания.
Имеется полный спектр выравнивающих орудий и задних катков для семейства CTC
Выравнивающие диски:
- Диски со стойками на резина торсионной подвески отлично следуют по профилю почвы и защищают орудие от камней
- Ограничительные диски входят в стандартную комплектацию
Выравнивающие стойки
- Хороший результат выравнивания и следования профилю почвы
Комбинированная дисковая борона:
- Комбинация одиночного пакета дисков на одном валу со всеми типами катков
- Гидравлическая регулировка глубины.
- Регулируемый угол, в зависимости от требуемой интенсивности перемешивания
Прутковый каток Ø 550 мм — 90 кг/м
- 10 прутков обеспечивают высокую нагрузочную способность и работу по мокрой почве
- Эффективное рыхление

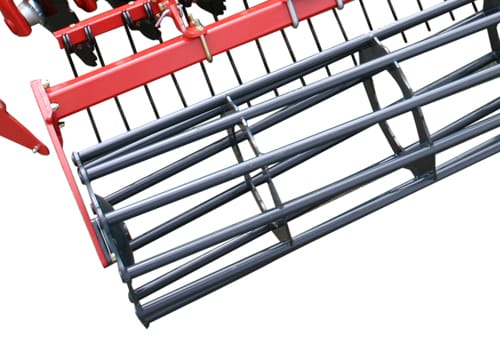

Двойной трубчато-планчатый каток Ø 400 мм (труба/пластина) — 160 кг/м
- Хорошее рыхление
- Точная регулировка глубины

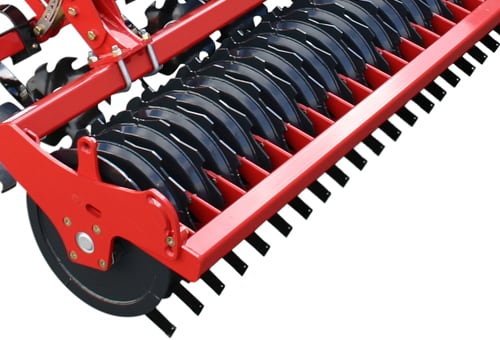

Каток Actipack Ø 560 мм — 205 кг/м
- Каток Actipack фирмы Kverneland демонстрирует прекрасные показатели, особенно по средним и тяжелым почвам, в т.ч. по мокрой, каменистой и липкой почве благодаря независимым полозьям и ножам.
- Режущие диски разбивают крупные комья, а регулируемые ножи разрезают оставшиеся комья, в результате чего достигается оптимальное дробление частиц почвы и отличная предпосевная подготовка
Каток Actiring Ø 540 мм — 160 кг/м
- Каток Actiring представляет собой облегченную версию катка Actipack, с той же конструкцией рамы и системой ножей.
- Сплошные диски заменены на кольца V-образного профиля, со снижением веса орудия на 60 кг/м, что критически важно при ограниченных возможностях по подъему навесного оборудования.
- Actiring не рекомендуется к применению по каменистым почвам
Каток Actipress Twin Ø 565 мм — 220 кг/м без почвы
- U-образный профиль обеспечивает высокую несущую/ прикатывающую способность по легким почвам
- Разбивает комья даже в тяжелых условиях
- Хорошее, гомогенное уплотнение почвы
- Погонный вес при сильном заполнении почвой: 250 кг/м
Технические характеристики
Технические характеристики
Скачать брошюру| Модель | CTC 427 | CTC 527 | CTC 627 | |
|---|---|---|---|---|
| Рама | прицепной | прицепной | прицепной | |
| Рабочая ширина (м) | 4.00 | 5.00 | 6.00 | |
| Транспортная ширина (м) | 3.00 | 3.00 | 3.00 | |
| Тип лапы | Лапа Triflex 700 с пластинчатой пружиной или защитой | Лапа Triflex 700 с пластинчатой пружиной или защитой от заклинивания | Лапа Triflex 700 с пластинчатой пружиной или защитой с помощью болтов | |
| Количество рядов / расстояние между стоиками(мм) | 3 ряда с 270 мм | 3 ряда по 270 мм | 3 ряда по 270 мм | |
| Количество стоек / ширина захвата | 15 / 4.00 m | 17 / 4.60 m | 21 / 5.70 m | |
| Основная рама (мм) | Квадратная рама 200 × 200 мм / секции крыльев 100 × 100 мм | Квадратная рама 200 × 200 мм / секции крыла 100 × 100 мм | Квадратная рама 200 × 200 мм / секции крыла 100 × 100 мм | |
| Прицепное устройство | CAT. III или CAT. IV поперечный вал или проушины | CAT. III или CAT. IV поперечный вал или проушины | CAT. III или CAT. IV поперечный вал или проушины | |
| Зазор под балкой (мм) | 870 | 870 | 870 | |
| Переднее оборудование | Передняя дисковая секция FMD или FCD | Передняя дисковая секция FMD или FCD | Передняя дисковая секция FMD или FCD | |
| Выравнивающее устройство | Выравнивающие стойки или выравнивающие диски | Выравнивающие стойки или выравнивающие диски | Выравнивающие стойки или выравнивающие диски | |
| Предложение катков | Каток с сепаратором (ø 550 мм), двойной каток с сепаратором (ø 400 мм), Actiring (ø 540 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм), Actipress Twin (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток с сепаратором (ø 400 мм), Actiring (ø 540 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм), Actipress Twin (ø 560 мм) | Каток с сепаратором (ø 550 мм), двойной каток с сепаратором (ø 400 мм), Actiring (ø 540 мм), Actipack (ø 560 мм), Actipress Single (ø 560 мм), Actipress Twin (ø 560 мм) | |
| a-drill | 200 или 500 л | 200 или 500 л | 200 или 500 л | |
| Транспортировочные колеса | 400/60 x 15,5 или 480/45 x 17 | 400/60 x 15.5 или 480/45 x 17 | 400/60 x 15.5 или 480/45 x 17 | |
| Фронтальные колеса | 340/55×16 | 340/55×16 | 340/55×16 | |
| Тормоз | Гидравлический или пневматический | Гидравлический или пневматический | Гидравлический или пневматический | |
| Min/Max HP | 145/300 | 175/350 | 205/400 | |
| Общий вес (кг)** | 5,704 | 5,942 | 6,659 |
* не омологирован ЕС
** CTC -NS-гидр. тормоз 25 км/ч; колеса 400/60x15.5; поперечный вал CAT. III; реверсивная точка 65-CTC; лев. Диск (механизм)-TC; Actipack (нож) 565-F/T
Технические характеристики
Технические характеристики
Скачать брошюруМодель |
Рабочая ширина, м |
Кол-во стоек |
CTC 427 |
4 |
15 (междурядье 270мм) |
CTC 420 |
4 |
19 (междурядье 200мм) |
CTC 527 |
5 |
17 (междурядье 270мм) |
CTC 520 |
5 |
23 (междурядье 270мм) |
CTC 627 |
6 |
21 (междурядье 270мм) |
CTC 620 |
6 |
29 (междурядье 200мм) |
* не омологирован ЕС
** CTC -NS-гидр. тормоз 25 км/ч; колеса 400/60x15.5; поперечный вал CAT. III; реверсивная точка 65-CTC; лев. Диск (механизм)-TC; Actipack (нож) 565-F/T
