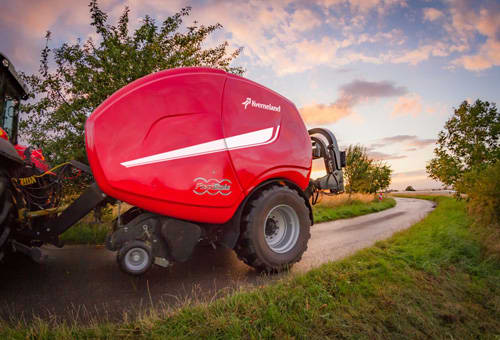

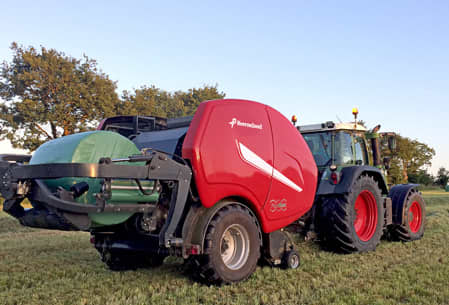

Kverneland FastBale Premium
Комбинированный пресс-подборщик с фиксированной камерой, работающий без остановки.
Преимущества
Машина с двумя полностью роликовыми фиксированными камерами Работа без остановок 2,2 м подборщик и огромный подающий ротор с 50 зубцами Hardox Мягкая передача рулона и высокоскоростная система упаковки Сверхмощная трансмиссия с входной скоростью 1000 об/минОписание

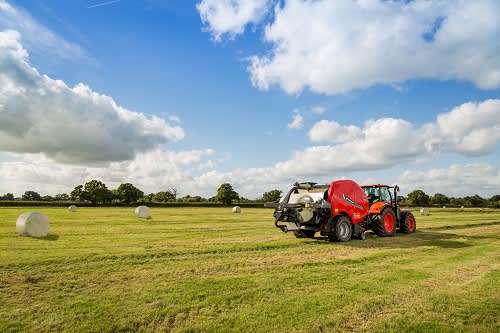

Мастерство прессования рулонов совершило огромный скачок вперед с появлением Kverneland FastBale Premium - революционного безостановочного рулонного пресс-подборщика с обмотчиком, который умело объединяет предварительную камеру с основной камерой и обмотчиком. Компоновка машины является поистине инновационной: две камеры расположены последовательно, что позволяет работать 3 рулонами одновременно (2 в прессовальных камерах, один на обмотке пленкой). Первая секция FastBale Premium, работающая как предварительная камера, производит две трети рулона. Когда предварительная камера достигает заданной плотности, поток массы перенаправляется в основную прессовальную камеру, позволяя продолжить прессование.
Kverneland FastBale Premium представляет собой два первых мировых достижения: на данный момент это единственный в мире безостановочный пресс-подборщик с фиксированной камерой прессования и, во-вторых, единственная в мире безостановочная комбинация пресс-подборщиков с фиксированной камерой прессования и обмотчиков.
Kverneland FastBale Premium получил множество наград!
Характеристики

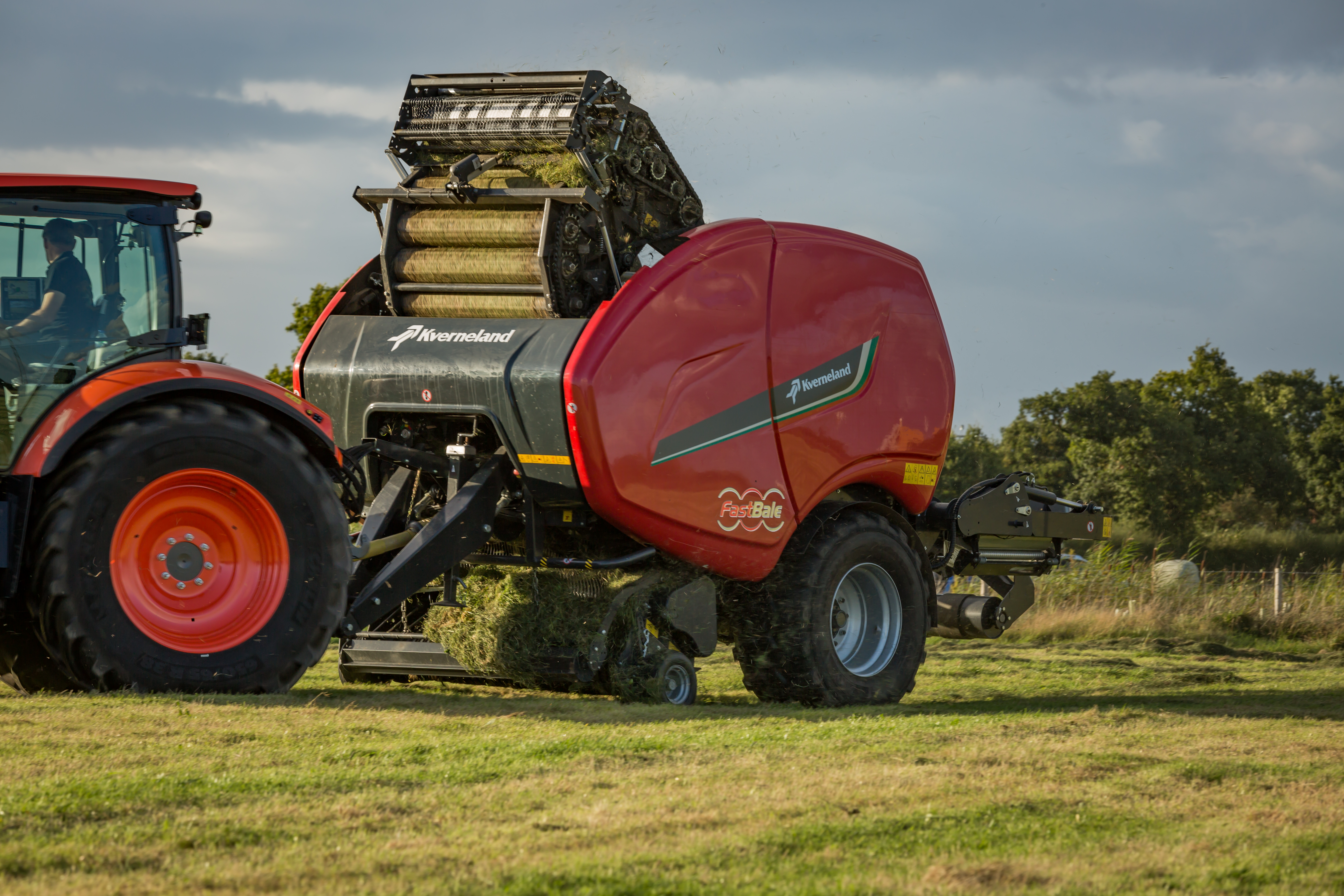

Как работает FastBale
FastBale оснащен двумя камерами прессования: одну полноразмерную основную камеру и камеру предварительной обработки, которая составляет около 2/3 от размера основной камеры.
Производство рулона начинается в основной камере, когда рулон полностью сформирован, поток урожая направляется в камеру предварительной подготовки для формирования следующего рулона.
Такая система позволяет применять сетку уже в основной камере, а готовый рулон отправлять сразу на обмотку. Когда предкамера полностью заполнена, входящий поток массы вместе с уже сжатым урожаем переходит в основную прессовальную камеру. Здесь рулон формируется до заданного размера и плотности.
1. Рулон формируется в основной прессовальной камере до тех пор, пока не будет достигнута заданная оператором плотность.
2. Когда рулон полностью сформирован, поток урожая перенаправляется в предкамеру, в то время как на завершенный рулон наносится сетка.
3. Задняя крышка открывается, и сформированный рулон попадает непосредственно на стол обмотки.
4. Обмотчик поднимается в рабочее положение и начинается процесс обмотки рулона.
5. Поток урожая продолжает заполнять камеру предварительного прессования до достижения заданной плотности.
6. Основной поток урожая и предварительно сжатый урожай переносятся в основную камеру прессования.

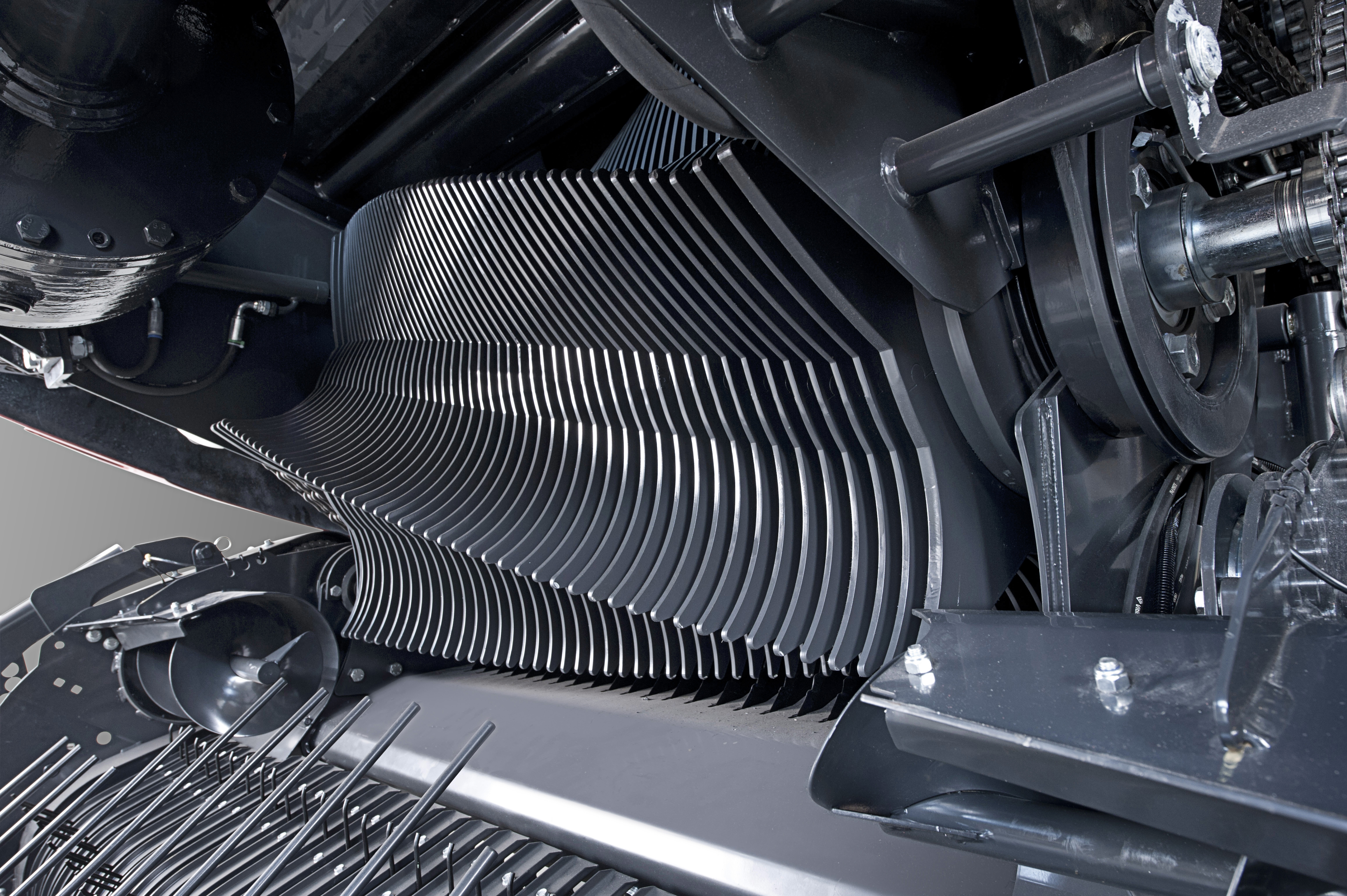

Огромный подающий ротор с огромным аппетитом!
Подающий ротор диаметром 800 мм, оснащен 50 зубцами Hardox и обладает непревзойденной пропускной способностью. Низкое положение подающего ротора позволяет работать с самым низким урожаем, в то время как система SuperCut с 25-ю ножами позволяет оператору работать c 6, 12, 13, 25 ножами или без них для обеспечения максимальной гибкости при выполнении работ.

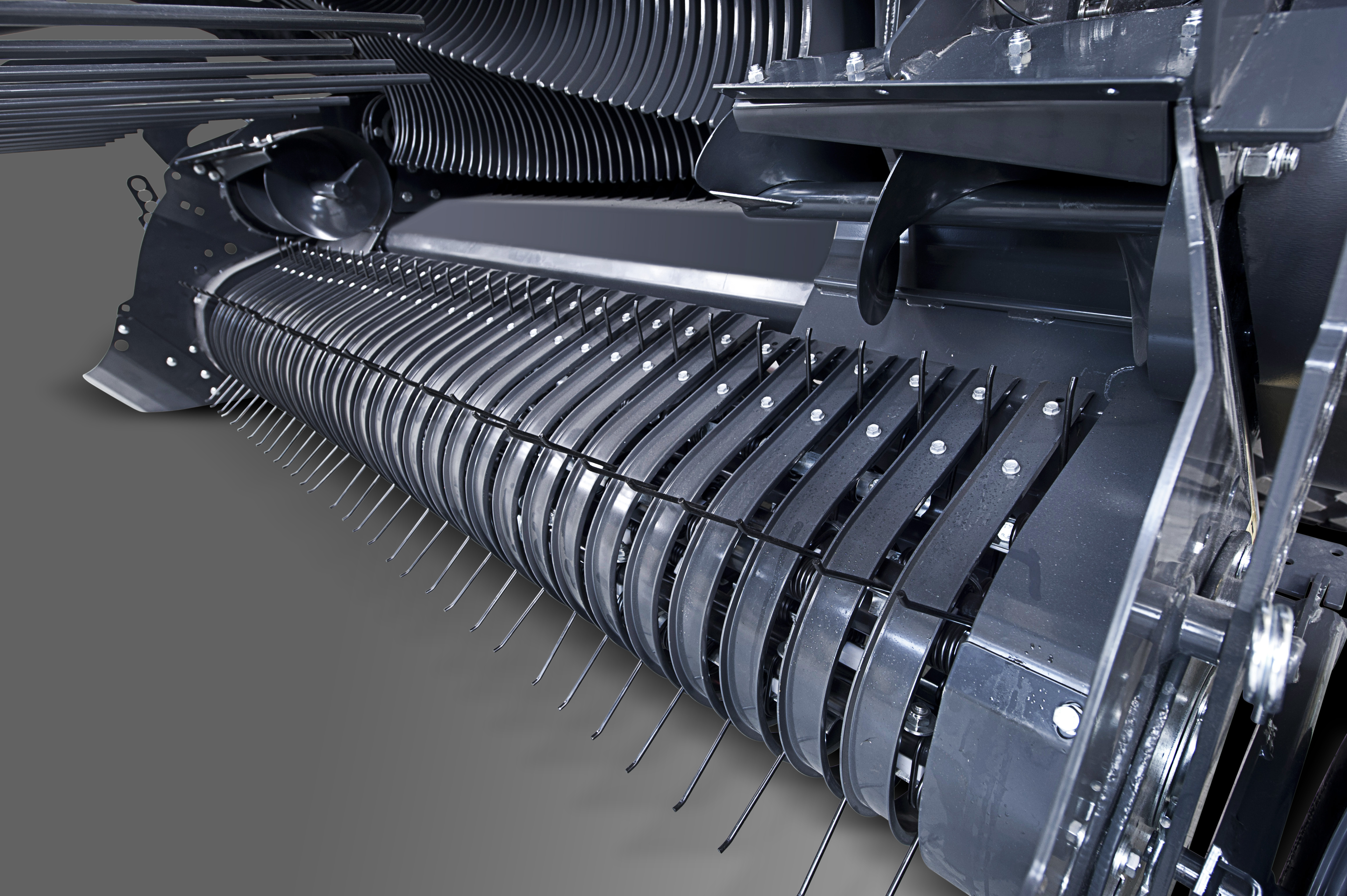

Ширина подбора 2.2м

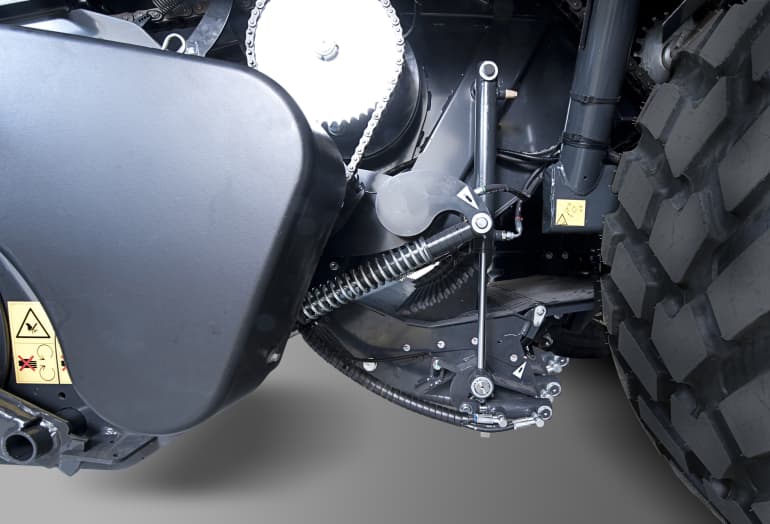

FastBale с шириной захвата 2.2м оснащен 5 штангами, каждая из которых имеет по одному подшипнику с каждого края, что снижает нагрузку на 50%, тем самым увеличивая срок службы кулачков.
Уникальная конструкция привода подбора позволяет колесам оставаться в пределах общей ширины пресс-подборщика, исключая необходимость снимать их для транспортировки.

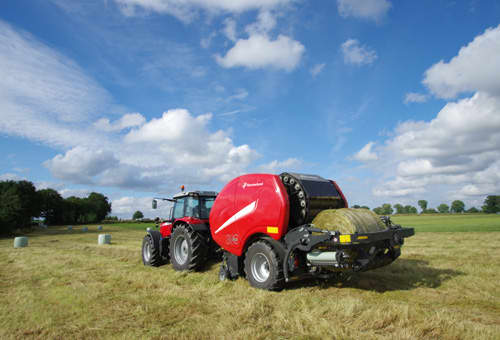

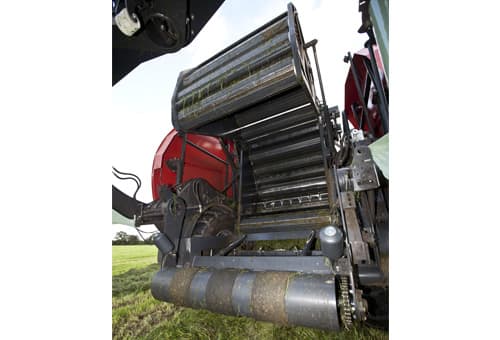

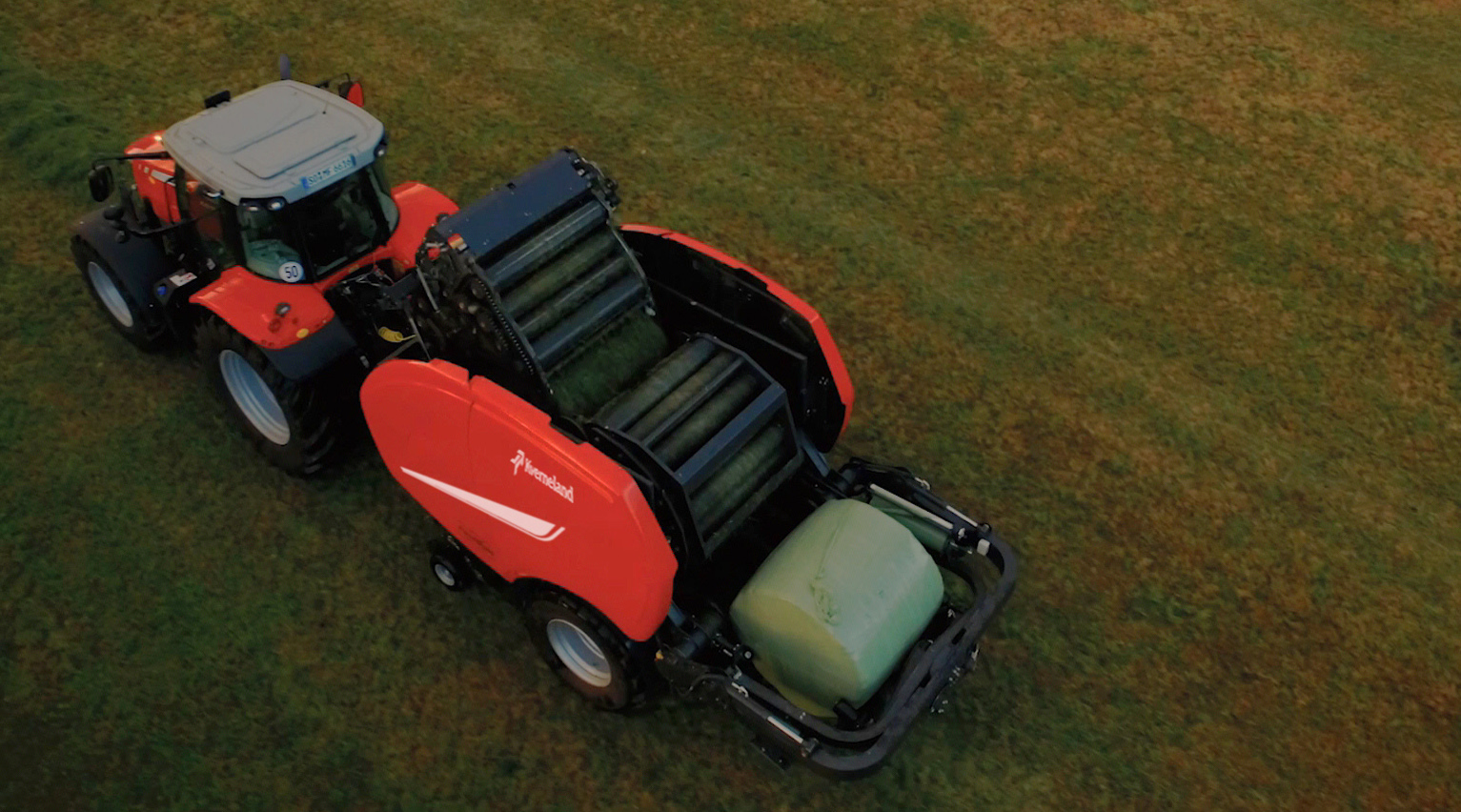

Полностью ликвидированы сложные системы переноса рулонов. Обмотчик опускается, чтобы получить готовый рулон непосредственно из основной камеры прессования.
Обертывание вокруг основной рамы также позволяет избежать любого риска потери рулона сзади обмотчика при работе на наклонной поверхности, что повышает эксплуатационную безопасность по сравнению с другими системами.

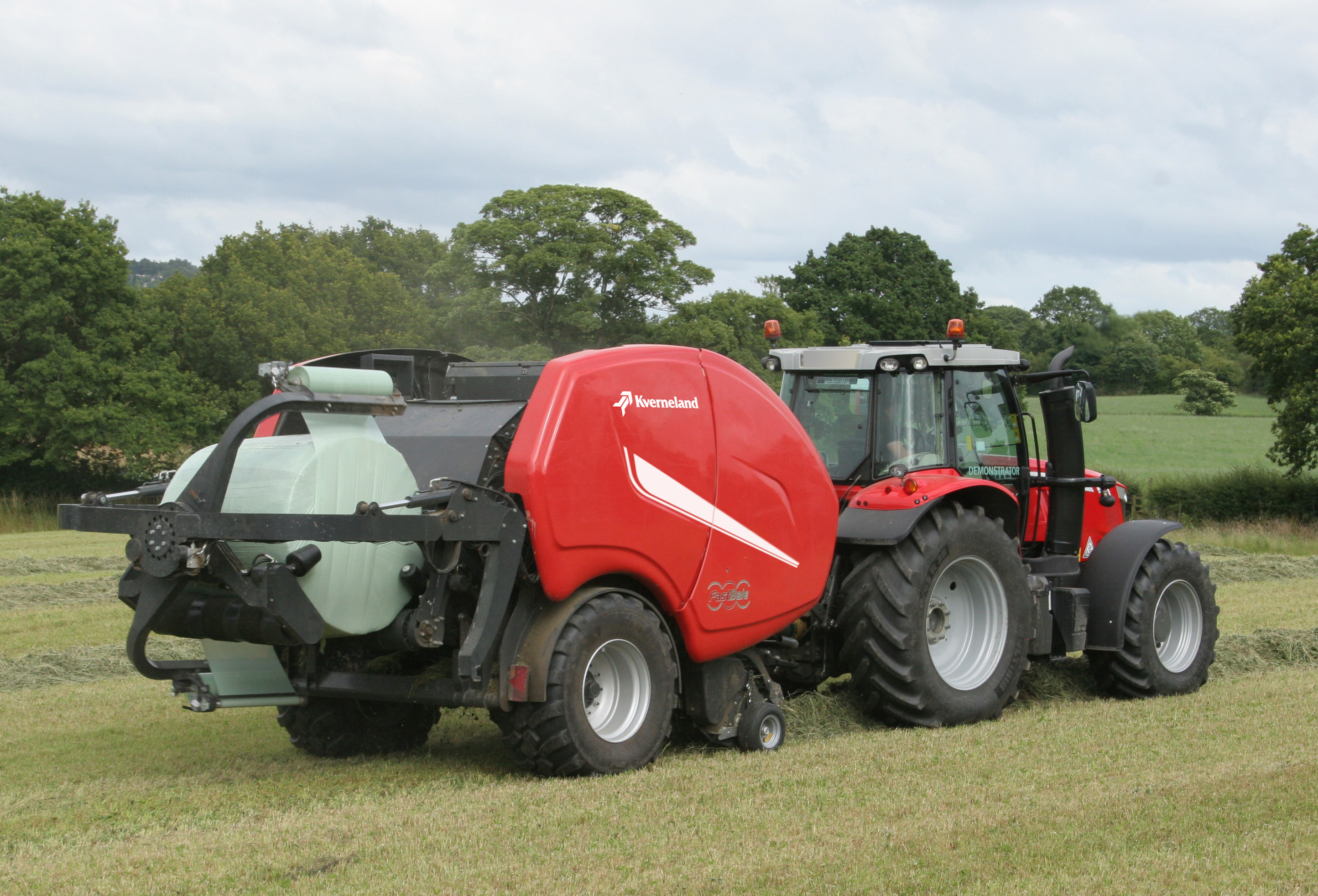

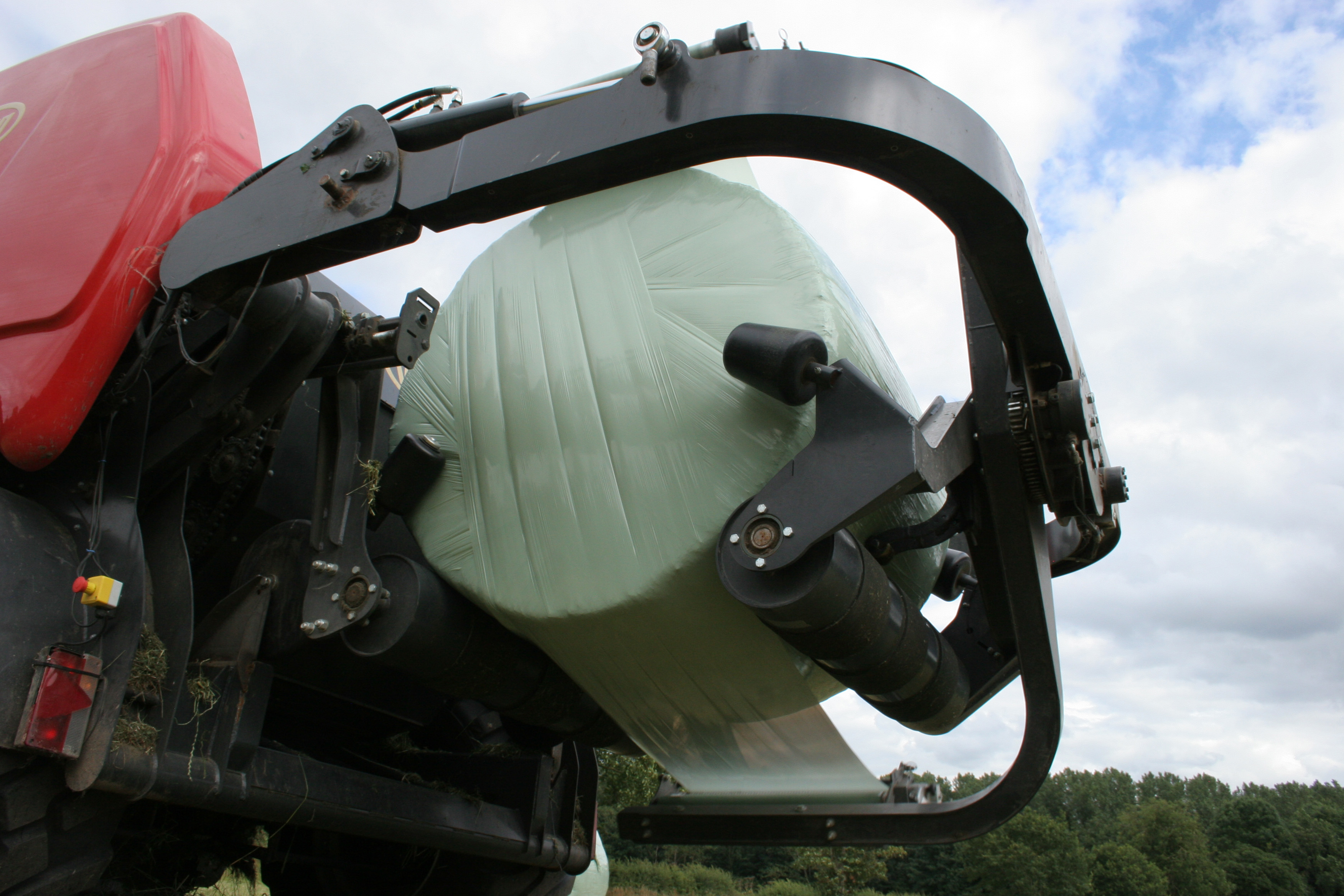

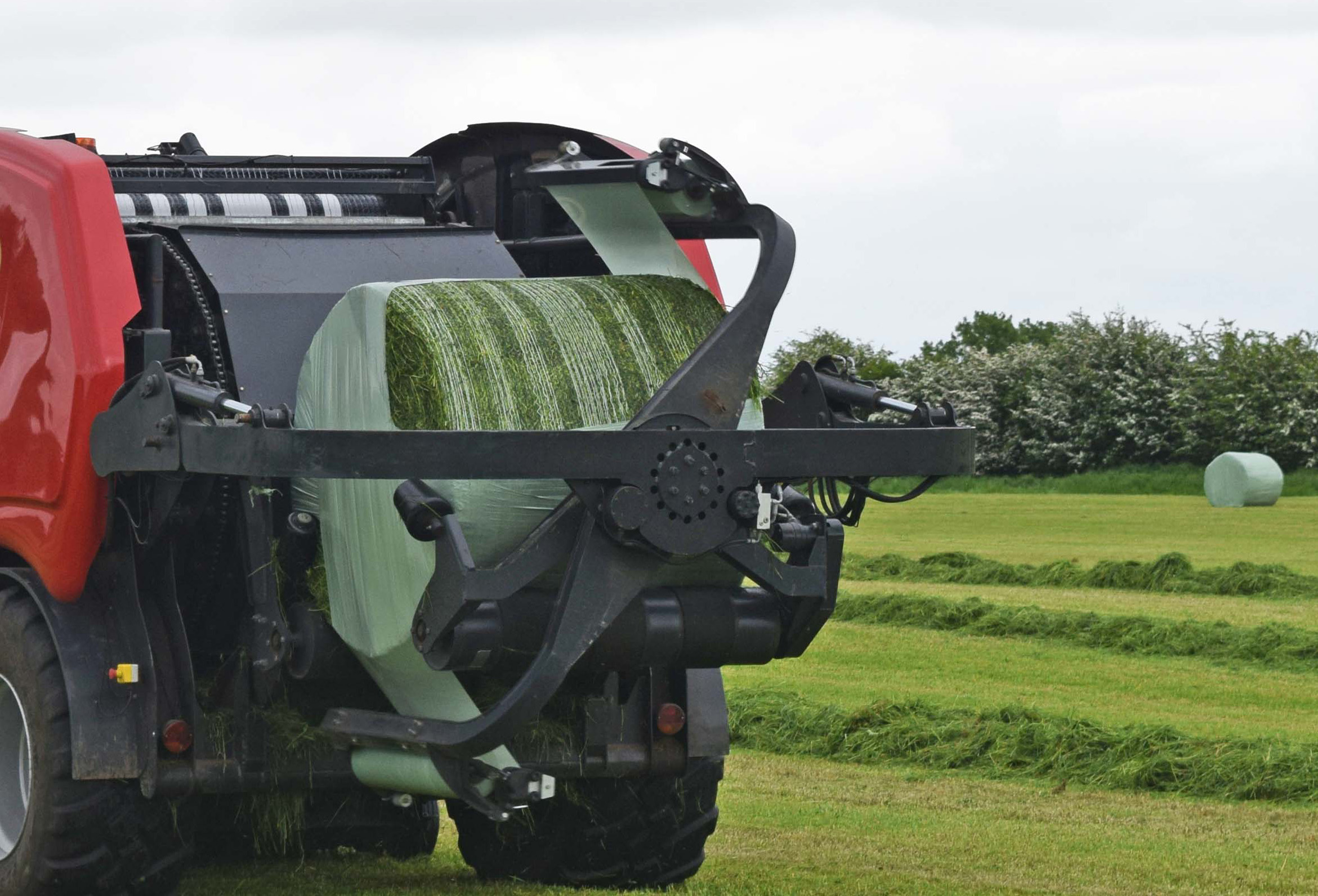

Инновационная система упаковки FastBale включает в себя двойные спутники, вращающиеся вокруг вертикальной оси, с рулоном, поддерживаемым на двух роликах питания. Такая компоновка значительно сокращает пространство, необходимое для вращения пленки, что приводит к более компактной машине, более быстрой работе и более высокой точности упаковки.

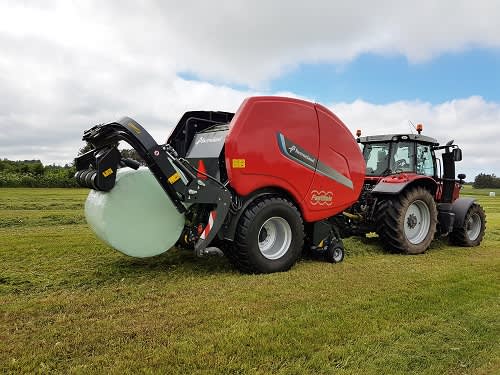

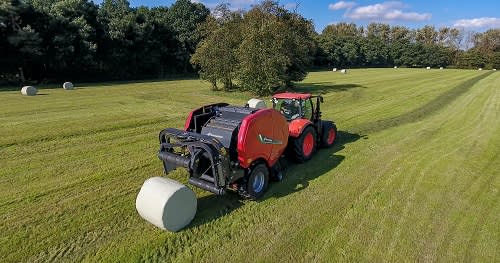

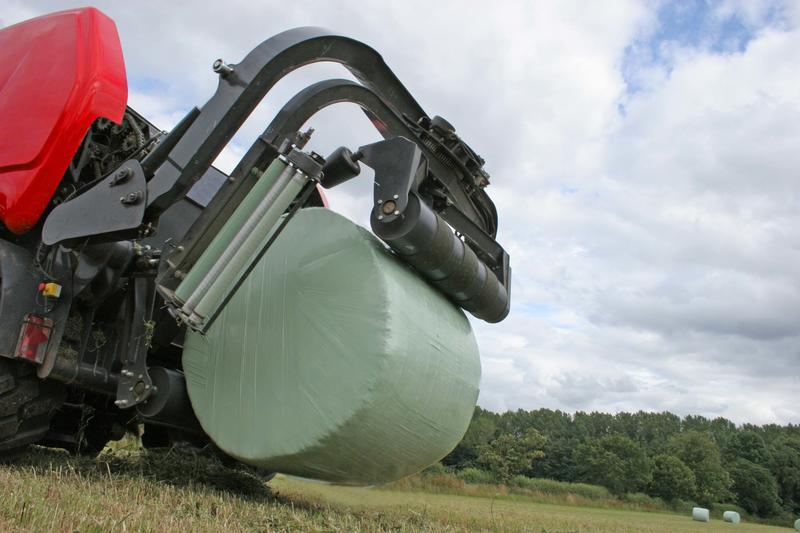

FastBale обладает уникальным методом выгрузки обернутого рулона. Когда упаковка завершена, задний ролик поднимается и мягко помещает рулон на землю, а не скидывает его с оберточного стола, что значительно снижает риск скатывания рулона при работе на наклонной поверхности.

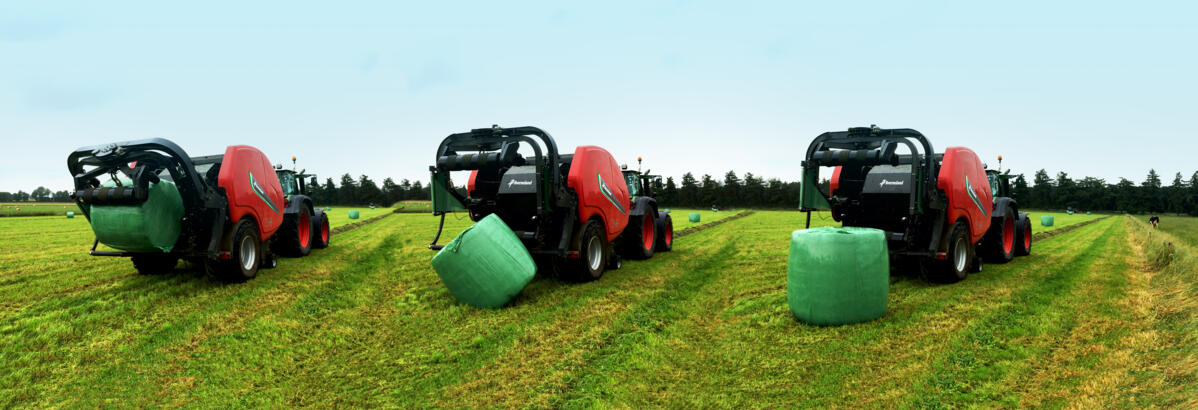

Поворот рулонов
Доступная в качестве опции функция поворота рулона позволяет положить уже обернутые рулоны на землю той стороной, где больше слоев пленки, что обеспечивает увеличенную безопасность от повреждения от грубых стеблей урожая или камней.
Инновационный, но в то же время простой дизайн использует подъемное действие рамы FastBale для оборачивания рулона на ходу, поддерживая возможность непрерывной обертки рулонов без каких-либо дополнительных гидравлических функций
Это гениальное решение является очень компактным – в процессе обертывания рулона система оборота укладывает его под передний ролик обмотки, в результате чего FastBale остается компактным. Еще один плюс заключается в том, что функцию поворота рулона не требуется складывать вручную для транспортировки. Если система поворота рулона не требуется, то ее можно просто не использовать и просто заблокировать в транспортном положении при отключенном рабочем звене, позволяя выгружать рулоны обычным образом.

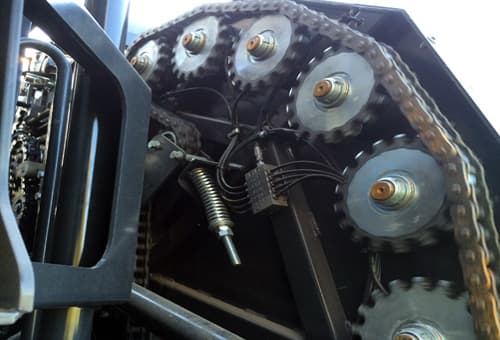

FastBale был построен с максимальной надежностью и включает в себя много функций для увеличения своей долговечности:
- Интегрированная коробка передач с входной скоростью 1000 об/мин распределяет привод на различные элементы, сохраняя при этом минимальную нагрузку на вал отбора мощности и на сцепление трактора с ВОМ.
- Отдельные приводы для ротора, предкамеры и для основной камеры. Все эти приводы обрабатываются сверхмощными цепями с шагом 1¼”.
- Все ролики камеры прессования с обеих сторон оснащены подшипниками диаметром 50 мм, при этом сторона привода оборудована двойными подшипниками для выдерживания максимальной нагрузки.

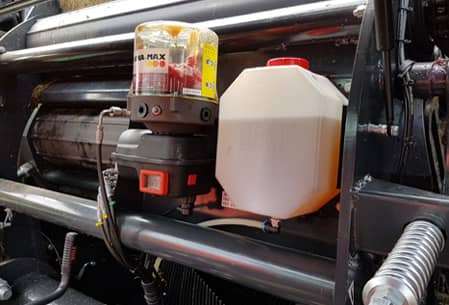

- Длительный срок службы подшипников и впускных роторов обеспечивается автоматической системой смазки, цепные приводы также снабжены автоматической системой смазки.

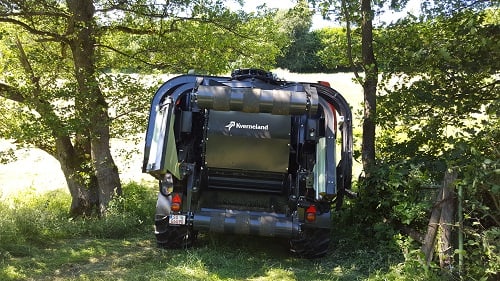

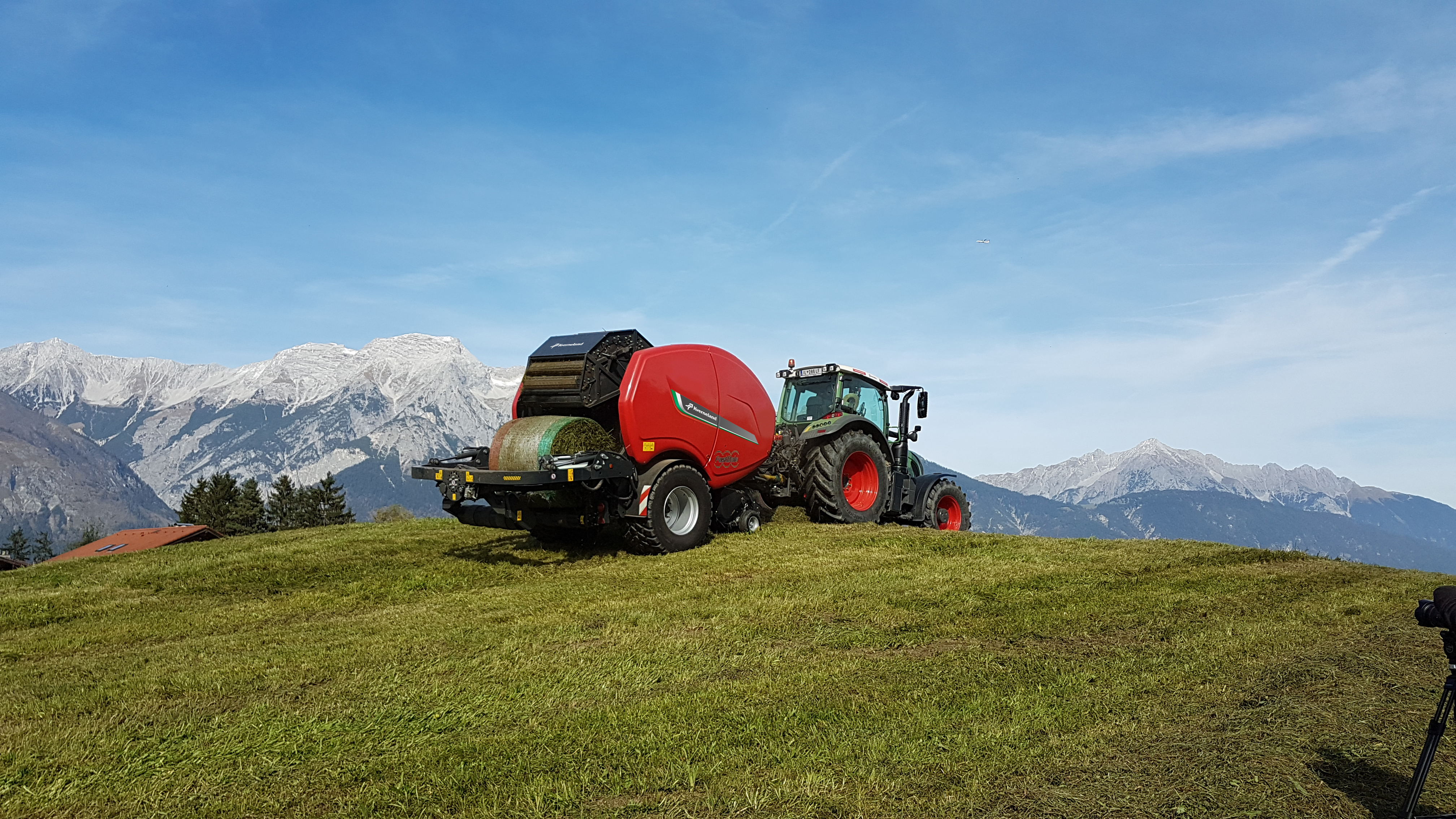

Компактные размеры - большие возможности!
Несмотря на возможность безостановочной работы, пресс-подборщик FastBale имеет очень компактные размеры. Благодаря тому, что камера предварительной подготовки располагается над большим подающим ротором, а несколько роликов расположены между двумя камерами, то сложность и размеры конструкции сведены к нулю.
Благодаря инновационной системе обмотки, в которой задний каток и спутники сложены в вертикальное положение для удобной транспортировки.

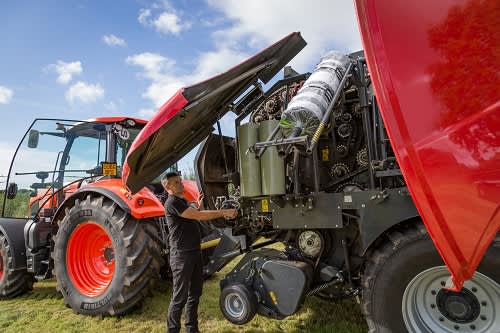

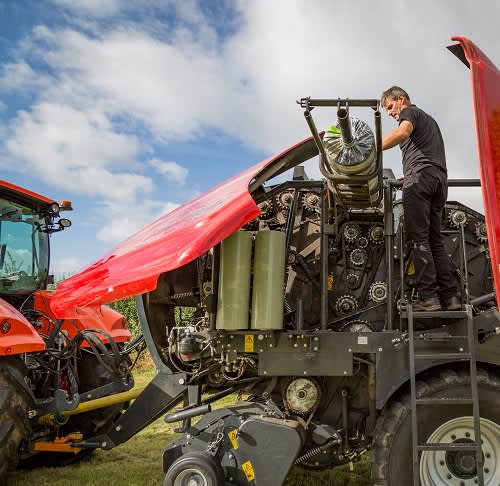

Пресс-подборщик FastBale оснащен гидравлически приводным устройством подъема катушек, обеспечивая удобство загрузки. Сетка подается непосредственно в камеру прессования с помощью вставляющего рычага под таким углом, при котором она все время остается туго натянутой – это обеспечивает точную и надежную подачу сетки.
Устройство также оснащено одним запасным рулоном сетки.
Удобное переключение катушек

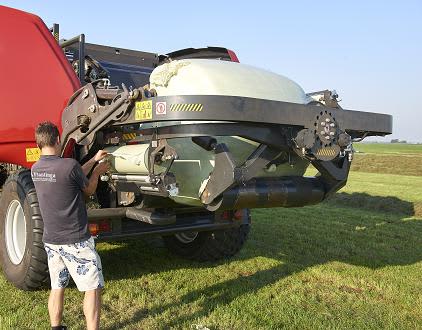

Простая загрузка рулона пленки с помощью удаленной кнопки медленного вращения обмотчика. Обе катушки можно заменить пока они находятся в одинаковом положении.

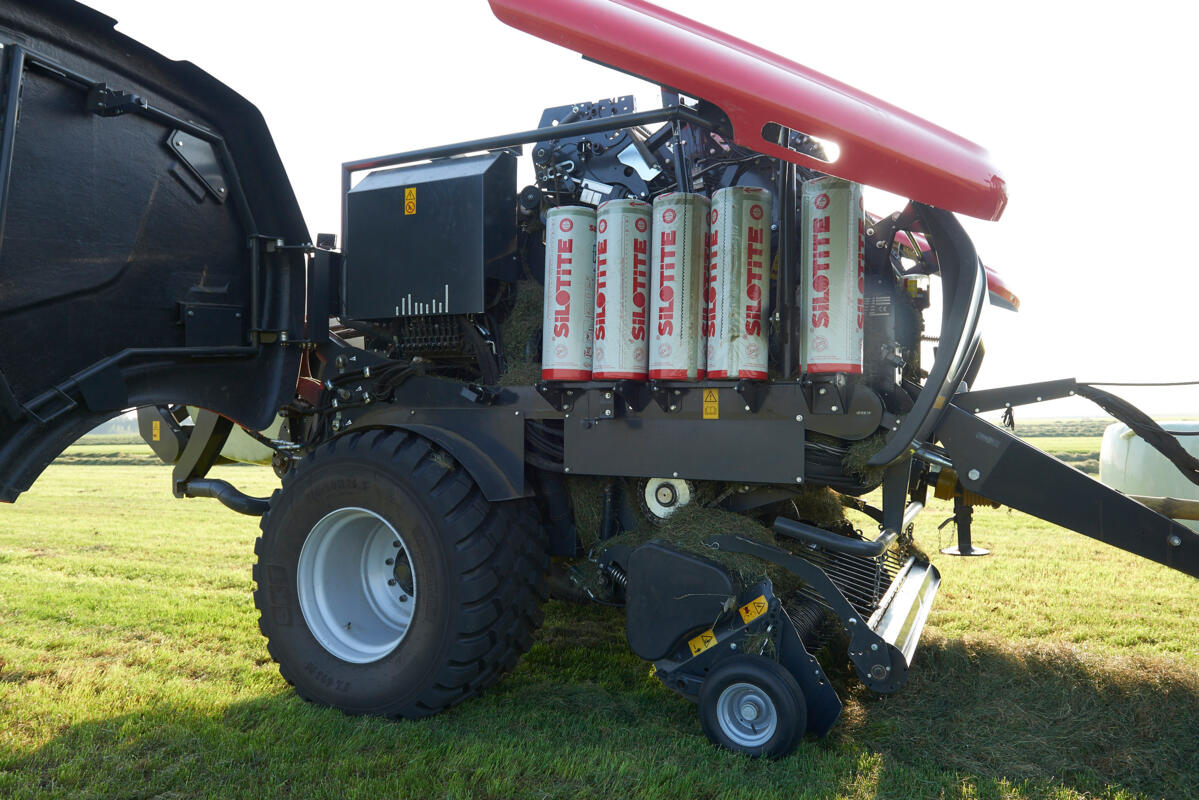

Емкость 10 рулонов
Два рулона пленки используются и еще 8 в запасе.

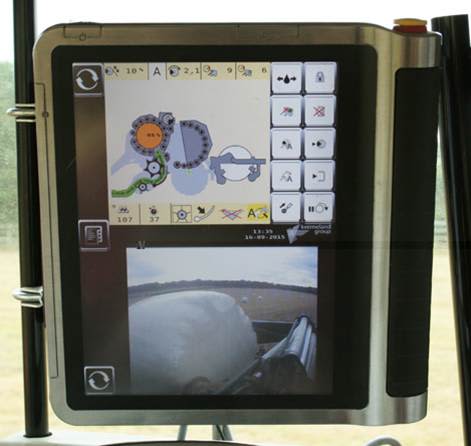

FastBale обеспечивает полностью автоматическую работу. Результатом является не только значительное повышение производительности, но и снижение напряжения и усталости оператора. Единственная операция, которую необходимо выбрать оператору, это контроль над выпуском обернутого рулона. Отсутствие постоянного запуска и остановки работы также дает значительное снижение износа трансмиссии трактора.
Технические характеристики
Технические характеристики
Скачать брошюруДиаметр рулона, м |
Система подачи |
Обмотка |
|
FastBale |
1.20 x 1.25м |
800мм-вый ротор с 25 ножами |
Сетка или пленка |
